Ultimaker S-Line - Retrait du PVA cassé de la station de matériaux
-
Comment supprimer le PVA cassé dans la station de matériaux.
La Material Station peut être utilisée avec les UltiMaker S5 et S7. Dans certains cas, en particulier lorsque vous travaillez avec des matériaux cassants et/ou de mauvaise qualité, le filament peut se casser à l’intérieur du chemin d’extrusion Pro Bundle. Si cela se produit pendant l’impression, cela entraînera un échec d’impression. Si des morceaux de matériau cassés restent à l’intérieur du chemin d’extrusion, cela peut également entraîner des problèmes de chargement d’une nouvelle bobine lors du démarrage de l’impression suivante.
En cas d’erreurs de chargement, il est recommandé d’essayer d’abord de résoudre les problèmes et de dégager les chemins via la procédure guidée sur l’imprimante. Suivez les instructions à l’écran ou consultez la page ci-dessous pour plus d’informations :
L’assistant de chargement du matériel n’a pas pu être effectué
Les instructions de cet article concernent spécifiquement la façon de dégager les chemins d’extrusion des morceaux de filament cassés. Notez que les problèmes de chargement peuvent avoir d’autres causes ou plusieurs, il est donc recommandé de suivre toutes les étapes de l’assistant d’échec du chargement du matériel.
Pourboire: Le titre de l’article fait référence au PVA cassé, car c’est le matériau le plus susceptible de se briser à l’intérieur du système, mais d’autres matériaux peuvent également être cassants. Il peut s’agir de matériaux tels que le PLA ou l’ABS (surtout s’ils sont anciens et/ou n’ont pas été stockés correctement), ou de filaments très rigides tels que les composites.
Exigences
Le nettoyage du système d’extrusion devrait être possible sans démonter le Pro Bundle ou la Material Station, à l’exception du détachement d’un tube Bowden.
Les éléments suivants sont requis :
- Filament factice (non flexible et d’au moins 2 mètres)
- Pinces coupantes / pinces coupantes
- Pince à bec plat
Note: Suivez toujours ces étapes en premier. Ne démontez pas la Material Station lors d’une première tentative de dépannage et ne retirez jamais les panneaux latéraux ou le capot inférieur pour examiner l’intérieur de la Material Station lorsque la machine est sous tension.
Instructions
Lors de l’effacement des chemins d’extrusion après une erreur de chargement, l’imprimante vous guidera à travers les étapes (assistant de chargement du matériau échoué). Dans ce cas, l’imprimante et la Material Station restent allumées et les pré-alimentateurs seront désactivés, ce qui vous permettra d’alimenter le matériau dans le système. Tout filament chargé sera rétracté par le Pro Bundle.
Si vous souhaitez ou devez nettoyer le système sans l’aide de l’assistant, mettez l’imprimante hors tension et débranchez le câble d’alimentation de la Material Station.
Etapes à suivre :
|

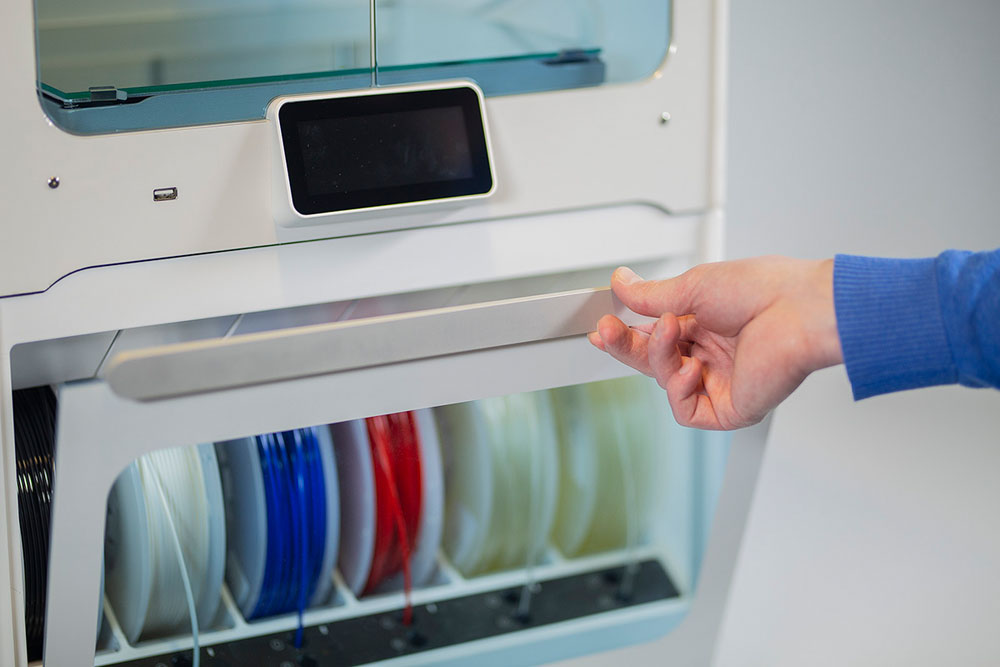

1. Ouvrez la porte de la Material Station Si vous voyez des morceaux de matériau cassés à l’intérieur de la station de matériaux, retirez les. |
|
|

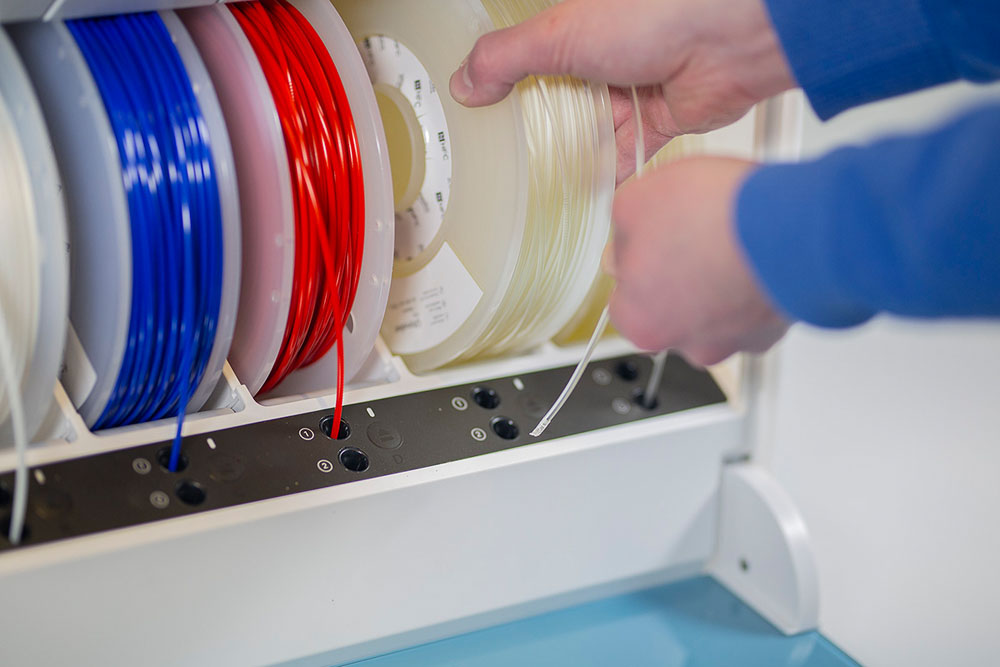

2. Retirez la bobine Sortez la bobine affectée de la baie de matériau. S’il y a d’autres bobines de matériau préchargées dans la même extrudeuse, il est recommandé de les retirer également. L’extrémité du filament est probablement encore à l’intérieur du pré alimentateur, vous sentirez donc une certaine pression sur le matériau. Retirez le doucement et soigneusement. Pourboire: Passez l’extrémité du filament dans l’un des trous de la bobine pour éviter que le matériau ne se déroule et ne s’emmêle. |
|
|

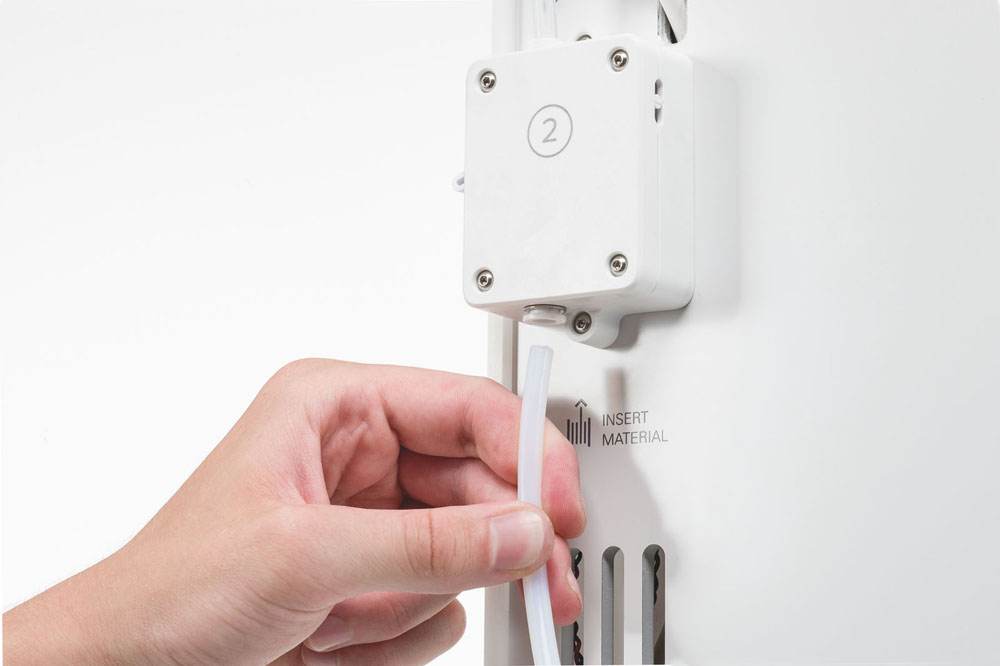

3. Détachez le tube de Bowden Pendant le processus de nettoyage, vous pousserez le matériau à travers le système, expulsant toutes les pièces cassées à l’arrière. Par conséquent, vous devez détacher l’un des tubes Bowden à l’arrière du Pro Bundle. Retirez le clip de serrage de la pince de serrage du tube. Tout en appliquant une pression sur la pince, retirez le tube Bowden. Note: L’assistant de chargement du matériau décrit le retrait du tube au bas du découpleur. Bien qu’il s’agisse de la première sortie de tube à l’arrière de la machine, et que cela empêche de pousser le matériau cassé à travers le découpleur, le retrait et la réinsertion de ce tube Bowden peuvent être très difficiles. Le support recommande de détacher le tube Bowden au bas de la mangeoire pour faciliter l’utilisation. |
|
|

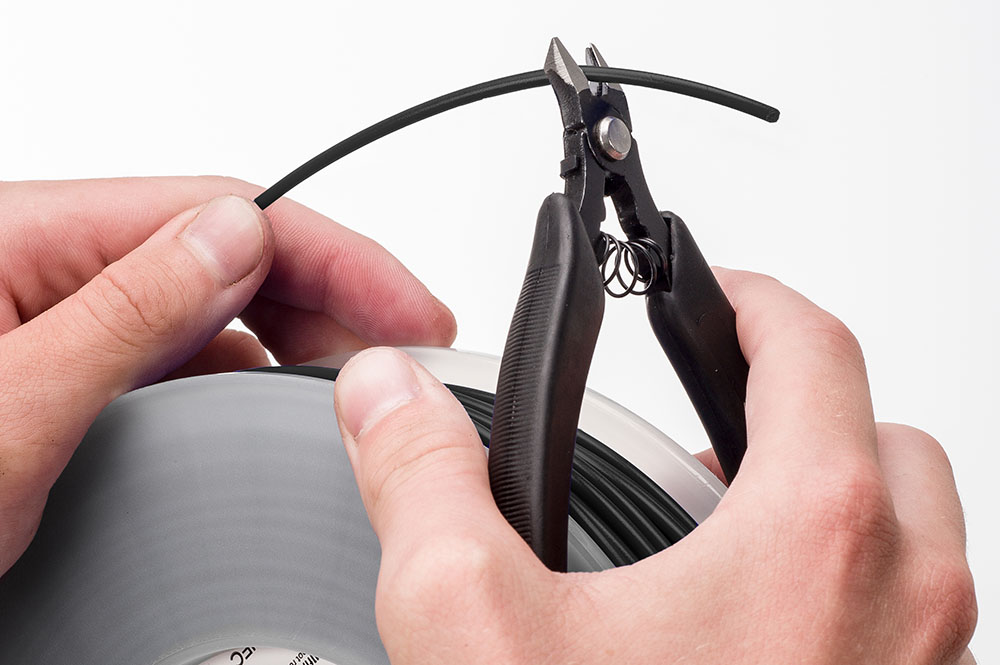

4. Préparez le matériel de poussée Prenez une autre bobine de matériau que vous utiliserez pour pousser à travers le système. Assurez vous qu’il y a suffisamment de matériel disponible (2 mètres ou 6-7 pieds). Le matériau doit être rigide, non flexible et non cassant. Coupez l’extrémité du filament en une pointe courte. Faites une double coupe pour obtenir les meilleurs résultats. Note: Assurez-vous qu’il n’y a pas d’arêtes aplaties ou vives car elles peuvent se coincer dans les tubes de fusion ou de Bowden à l’intérieur de la station de matériaux. |
|
|

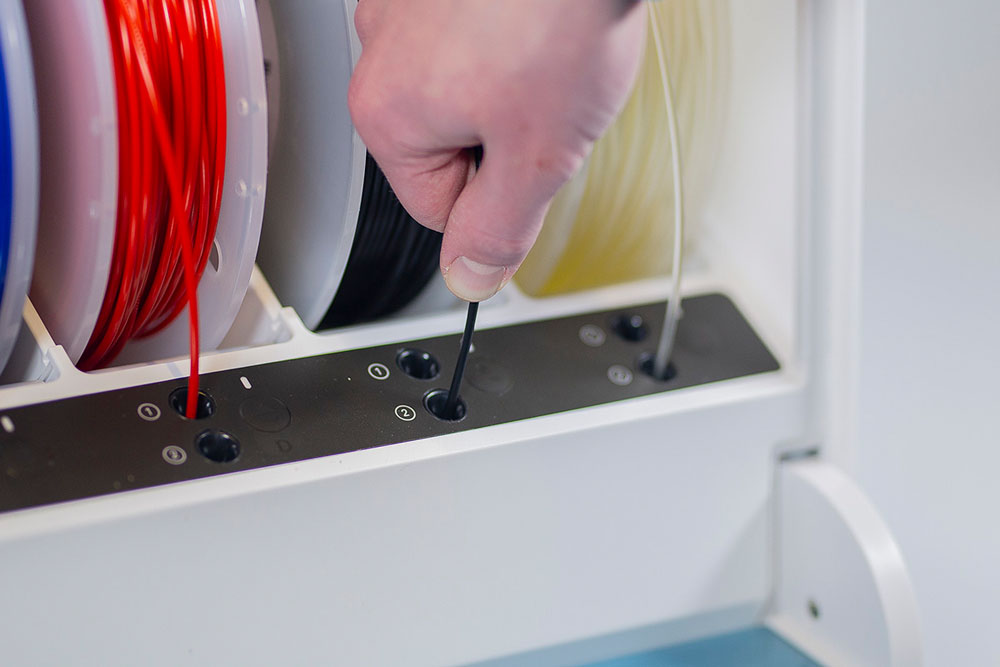

5. Insérez le matériau Insérez manuellement le matériau préparé dans la baie de matériau concernée. Poussez le dans et à travers le pré alimentateur. Vous sentirez une certaine résistance sur le matériau du pré alimentateur, mais si vous suivez l’assistant d’échec de chargement du matériau ou lorsque la station de matériaux est éteinte, les moteurs ne seront pas engagés. Pourboire: Si vous ne savez pas quelle baie a été touchée, commencez par le côté. Pour l’extrudeuse 1, commencez par la baie A, et pour l’extrudeuse 2, commencez par la baie F. |
|
|

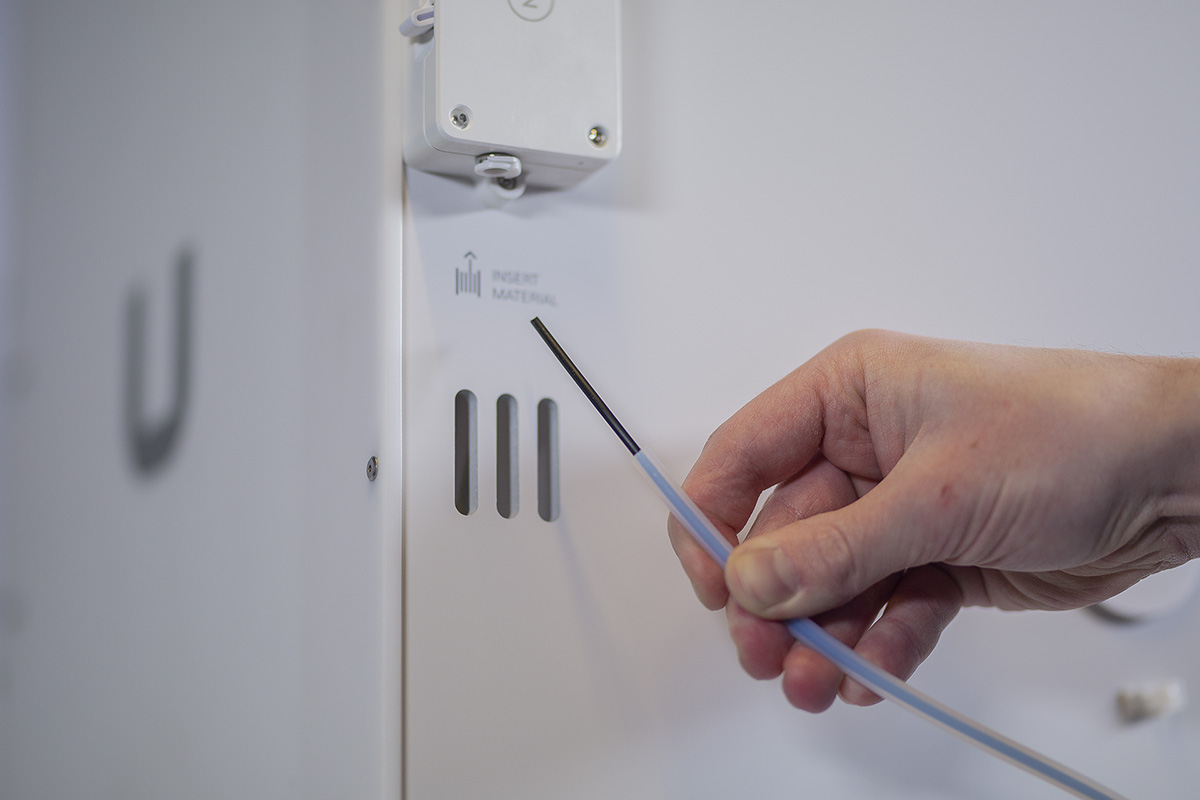

6. Poussez le matériau à travers Poussez le matériau à travers le système jusqu’à ce que vous voyiez le matériau sortir du tube Bowden à l’arrière. Faites très attention si vous voyez des morceaux de filament cassés être poussés hors du tube Bowden. Note: Si vous ressentez une forte résistance en poussant, cela peut être dû à des morceaux de filament cassés. Utilisez une pince pour appliquer une pression supplémentaire. Si vous ne pouvez vraiment pas faire passer le matériau, passez à la baie de matériau suivante. |
|
|

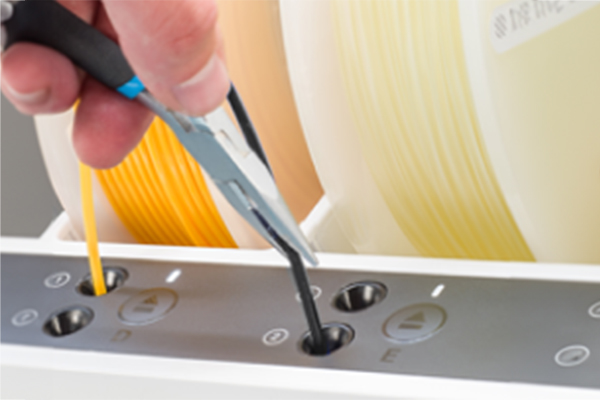

7. Répétez l’opération pour les autres baies Retirez le matériau de la "Material Station" lentement et doucement. Ensuite, insérez le filament dans la baie de matériau suivante et poussez le complètement. Répétez cette opération jusqu’à ce que tous les chemins de l’extrudeuse aient été dégagés. Note: Si vous rencontrez plusieurs points de résistance ou si vous n’êtes pas sûr que tous les morceaux de matériau ont été retirés avec succès, il est recommandé de répéter le processus de nettoyage pour ces baies jusqu’à ce que vous puissiez pousser le matériau sans aucune résistance dans toutes les baies de matériau. |
|
|

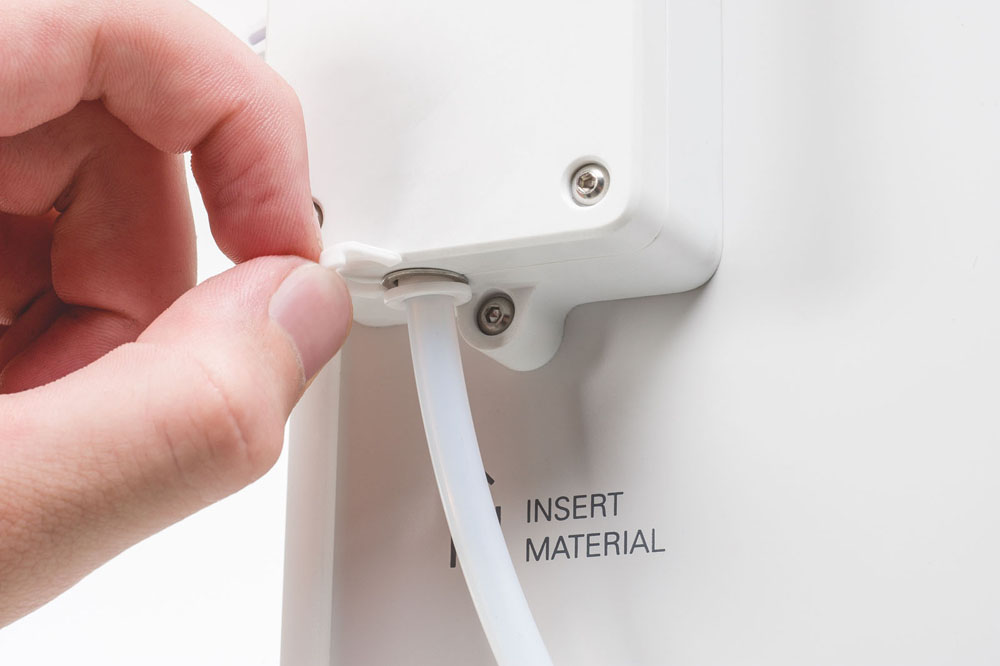

8. Remettez le tube Bowden en place Après avoir dégagé tous les chemins et retiré le matériau, vous pouvez rattacher le tube de Bowden. Poussez le tube dans la pince d’accouplement du tube jusqu’à ce qu’il ne puisse plus aller plus loin. Fixez le tube avec le clip de serrage. Note: Surtout si vous avez retiré le tube du découpleur, il est très important de réinsérer complètement le tube pour éviter les espaces où le filament pourrait se coincer. |
Une fois que toutes les pièces de matériau cassées ont été retirées et que le tube Bowden a été reconnecté, vous pouvez maintenant soit passer aux étapes suivantes de l’assistant de chargement du matériau, soit reconnecter le câble d’alimentation à la Material Station pour continuer à fonctionner.
Conseils de prévention
Il y a plusieurs choses que vous pouvez faire pour prévenir ou réduire le risque de rupture du filament dans le système :
- Chemin d’extrusion. Positionnez le PVA (ou d’autres matériaux cassants) dans un chemin de filament qui a moins de courbures. Cela réduit le stress sur le filament. Les chemins avec le moins de courbures sont la baie A vers l’extrudeuse 1 et la baie F vers l’extrudeuse 2.
- Mangeoires moletées fines. Si votre UltiMaker S5 possède toujours les anciens mangeoires moletées, il est recommandé de les remplacer par la nouvelle version avec un motif de roue moleté plus fin. Notez que toutes les imprimantes de la série S fabriquées après la mi-2020 auront déjà les chargeurs à molette fine installés.
- Stockage de matériel. N’utilisez pas de matériaux mal entreposés ou ouverts il y a longtemps. La qualité du matériau diminue avec le temps et lorsqu’il est placé dans de mauvaises conditions de stockage.
