Ultimaker S-line - Pro Bundle Le matériel n'a pas réussi à charger l'assistant

Si vous sélectionnez Apprendre comment, l'écran affiche des instructions supplémentaires pour le nettoyage du système. Procédez comme suit :

1. Les préchargeurs des chemins d'extrusion concernés ont été désengagés ; ils ne saisiront pas le matériau lorsque vous l'insérerez. Retirez tous les matériaux préchargés des ports concernés (1 ou 2).
2. Localisez le découpleur du chemin d'extrusion concerné (1 ou 2) à l'arrière de la station de matériaux.
3. Retirez le clip de serrage de la partie inférieure du découpleur.

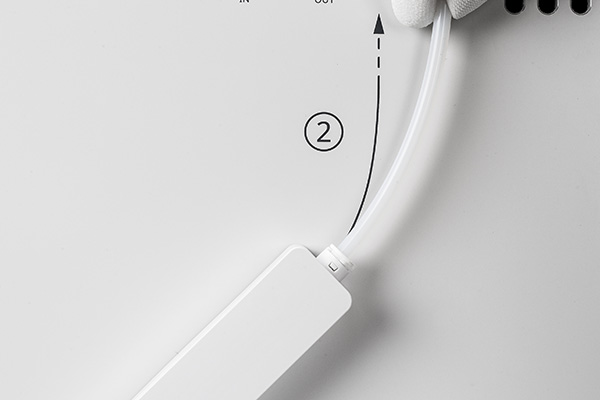

4. Retirez le tube Bowden de la partie inférieure du découpleur. Poussez sur la pince de serrage tout en tirant le tube vers l'extérieur.

Remarque : le fait de retirer le tube Bowden par le bas permet d'éviter de pousser des morceaux de matériaux cassés dans le découpleur. Cependant, il y a très peu d'espace sous le découpleur. Si cela s'avère trop difficile, vous pouvez également retirer le tube Bowden par le haut du découpleur ou par le bas de l'alimentateur.

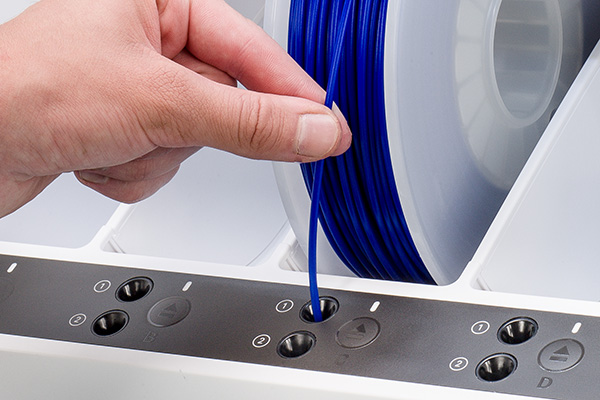

5. Prenez une bobine ou une longueur de filament à faire passer dans le système. Vous aurez besoin d'au moins 1 m de matériau. Il doit s'agir d'un matériau rigide (ni flexible, ni PVA). Insérez l'extrémité du filament dans l'orifice concerné de la baie A (ou de la première baie de matériau dans laquelle du filament a été chargé dans le chemin d'extrusion concerné).
6. Pousser manuellement le filament dans le système jusqu'à ce qu'il sorte du tube Bowden à l'arrière de la station de matériau, ou lorsque vous rencontrez trop de résistance pour continuer.

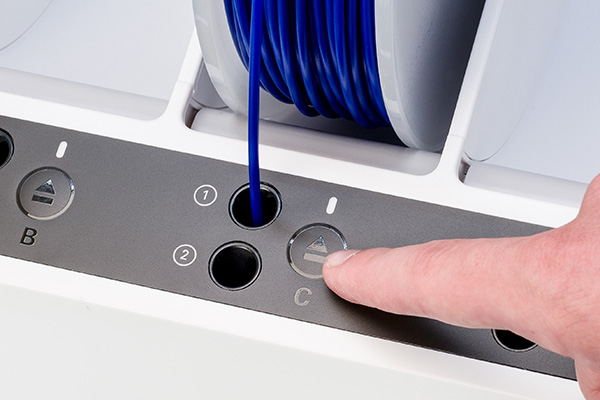

7. Retirez le matériau et passez à la baie suivante. Répétez ces étapes pour toutes les travées de matériaux jusqu'à ce qu'elles soient toutes nettoyées.
8. Fixez à nouveau le tube Bowden au bas du découpleur (ou à l'endroit où vous l'avez retiré). Veillez à l'enfoncer complètement, jusqu'à ce qu'il ne puisse plus aller plus loin.
9. Fixer le tube à l'aide du clip de serrage.

Après avoir suivi ces étapes, sélectionnez Confirmer pour continuer avec l'assistant d'échec de chargement du matériau. Après avoir sélectionné Confirmer, les margeurs s'enclenchent à nouveau.

Si le filament a dépassé le chargeur de l'imprimante, mais qu'il n'a pas atteint la tête d'impression :

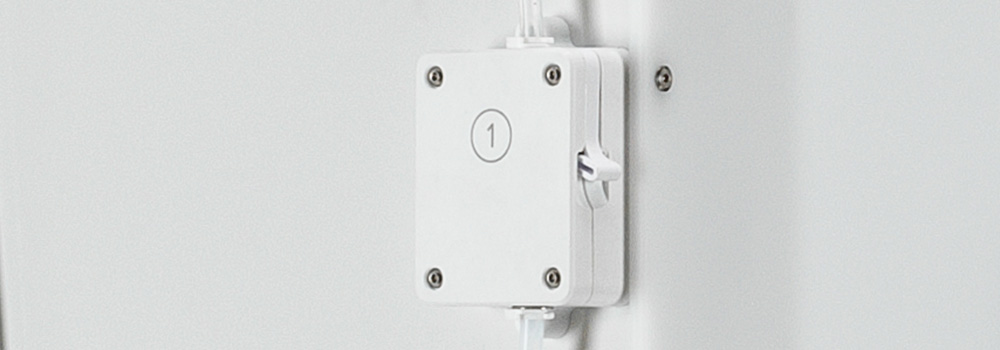

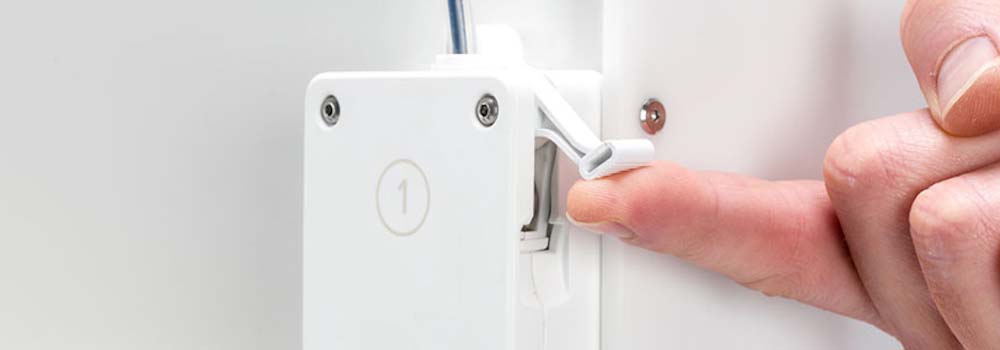

• Vérifier que le levier de l'alimentateur est fermé. Si le levier de l'alimentateur a été accidentellement laissé ouvert, l'alimentateur ne peut pas ramasser le filament. Veillez à toujours refermer le levier après l'avoir ouvert
• Vérifier que le découpleur est complètement rétracté. Le découpleur doit être complètement rétracté. Cela signifie que le curseur doit être complètement poussé vers le bas, vers le découpleur.

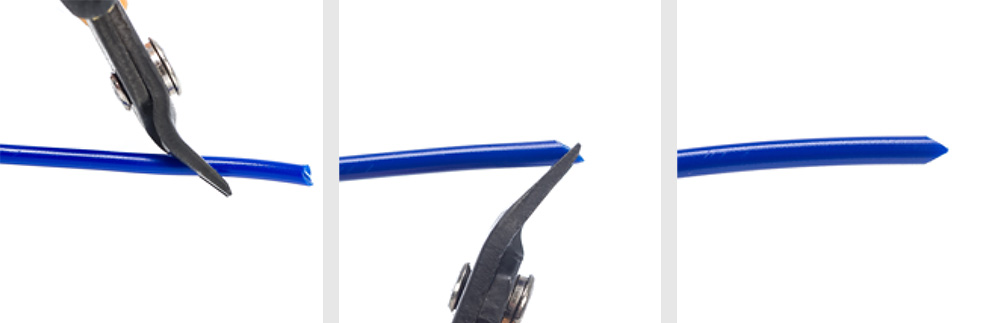

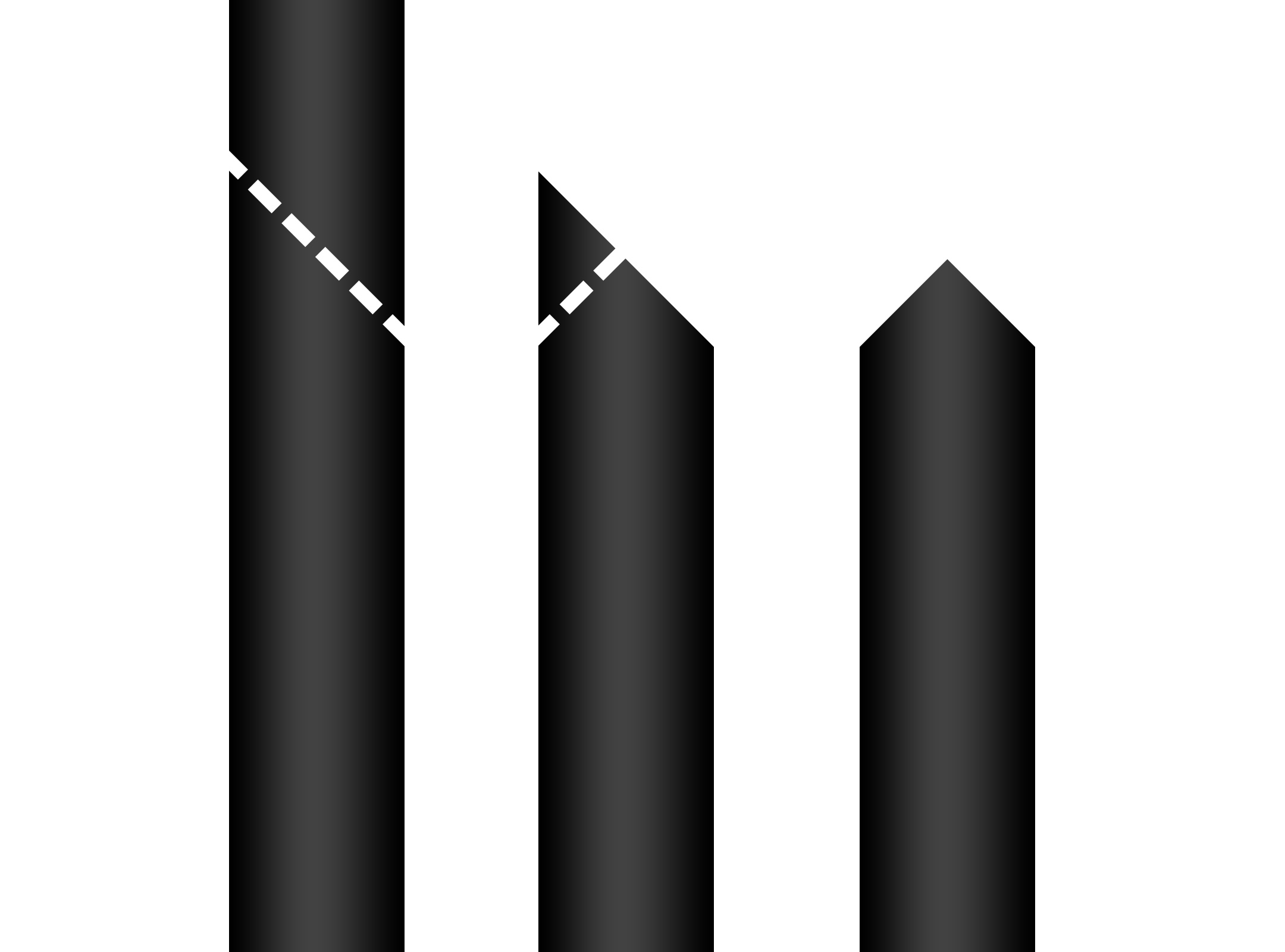

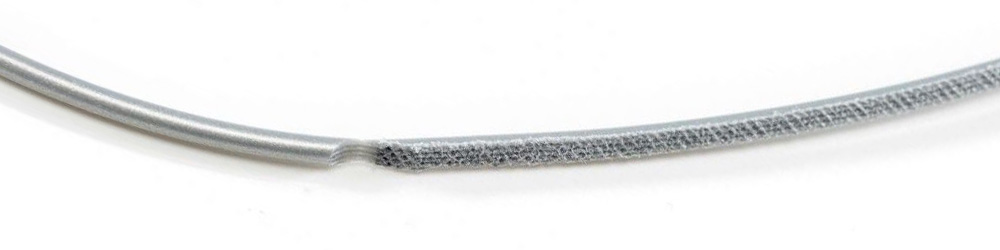

• Vérifiez que le matériau n'est pas endommagé. Si une partie du filament a été broyée par le chargeur ou le pré-chargeur, coupez-la au-dessus de la partie endommagée. Veillez à ce que le filament ait une bonne pointe, conformément à l'image figurant dans les lignes directrices générales ci-dessous. Nettoyez ensuite le chargeur pour éliminer tout débris de matériau avant de relancer l'impression.
• Veillez à disposer d'une quantité suffisante de matériau. Le processus de chargement ne peut pas se terminer s'il n'y a pas assez de matériau dans la bobine. Le chemin d'extrusion de la Pro Bundle est long ; vous avez besoin d'au moins 3 m de filament pour commencer ou poursuivre une impression. Veillez également à ce que le filament ne soit pas emmêlé sur la bobine.

• Si vous voyez le filament entrer dans le chargeur, mais pas en sortir, vérifiez les points suivants :
• Veillez à ce que le découpleur ne soit pas obstrué. Retirez tous les objets externes qui pourraient interférer avec le découpleur ou les câbles qui pourraient être emmêlés aux tubes Bowden. Les tubes Bowden du découpleur doivent pouvoir se déplacer librement et ne doivent pas être fixés l'un à l'autre ou au câble du gestionnaire d'air.
• Vérifiez que le découpleur est complètement sorti. Si le découpleur est complètement sorti et que le filament reste coincé dans le chargeur de l'imprimante, il peut être nécessaire de nettoyer le chargeur.
• Vérifiez que le matériau n'est pas endommagé. Si une partie du filament a été broyée par le chargeur ou le pré-chargeur, coupez-la au-dessus de la partie endommagée. Veillez à ce que le filament ait une bonne pointe, conformément à l'image figurant dans les lignes directrices générales ci-dessous. Nettoyez ensuite le chargeur pour éliminer tout débris de matériau avant de relancer l'impression.
• Veillez à disposer d'une quantité suffisante de matériau. Le processus de chargement ne peut pas se terminer s'il n'y a pas assez de matériau dans la bobine. Le chemin d'extrusion de la Pro Bundle est long ; vous avez besoin d'au moins 3 m de filament pour commencer ou poursuivre une impression. Assurez-vous également que le filament n'est pas emmêlé sur la bobine.

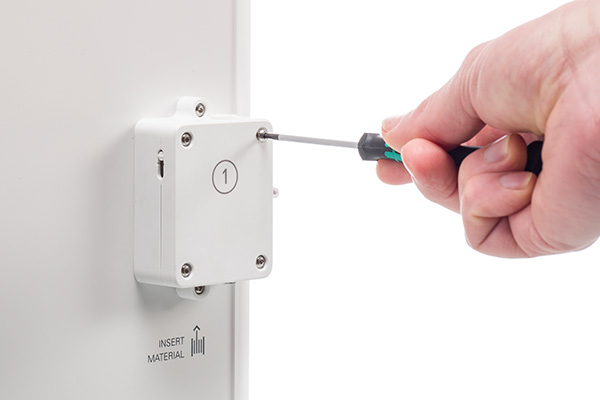

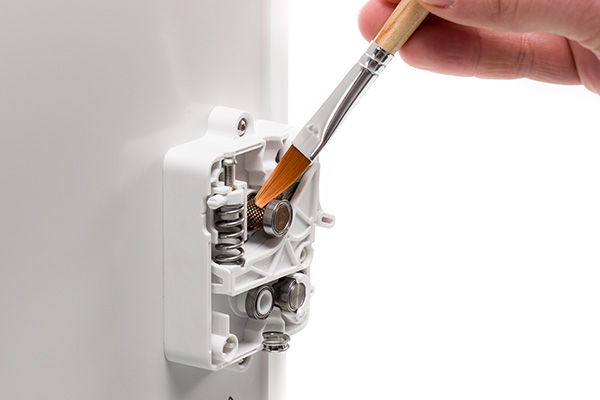

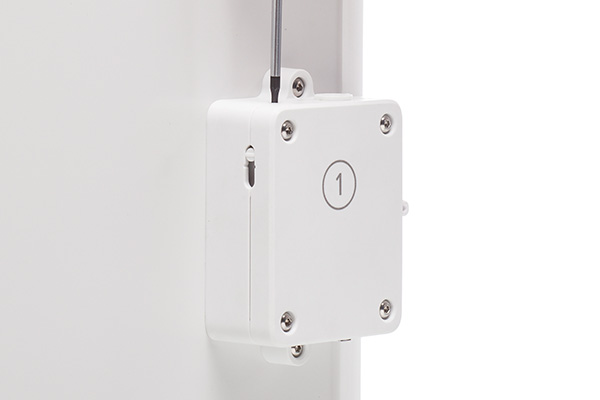

• Assurez-vous que le chargeur fonctionne. Si le chargement du matériau échoue toujours à ce stade, vérifiez si le chargeur s'enclenche. Vous pouvez essayer de retirer la partie avant du boîtier du chargeur pour voir si la roue moletée tourne comme prévu, ou déconnecter temporairement la station de matériau pour charger le matériau à partir du porte-bobine. Si cela ne fonctionne pas non plus, il peut y avoir un problème matériel avec le moteur ou l'électronique. Veuillez contacter le service d'assistance.

Dans ce cas, le filament a dépassé le découpleur et est visible dans le tube Bowden, mais il n'a pas encore atteint le chargeur de l'imprimante. Veuillez vérifier les points suivants :

•

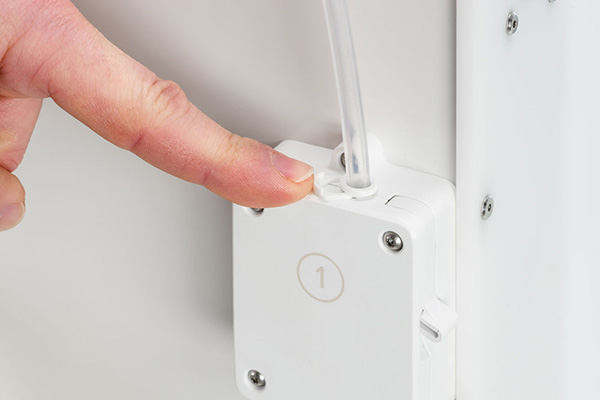

• Vérifiez que le tube Bowden est bien inséré. Si le tube Bowden a glissé hors du découpleur, le matériau n'atteindra pas le distributeur. Enfoncez complètement le tube dans le coulisseau du découpleur et fixez-le à l'aide du clip de serrage. Si le tube glisse facilement sous l'effet de la pression, consultez cette page pour plus d'informations.
• Vérifiez que les tubes Bowden ne sont pas endommagés. Les tubes Bowden peuvent présenter des dommages internes ou des marques de pliage. Cela pourrait entraîner une friction excessive sur le filament ou empêcher un chargement correct. Si cela semble être le cas, veuillez contacter le service d'assistance pour obtenir de l'aide.
• Vérifiez qu'il n'y a pas de morceaux de filament cassés. Si le filament est cassé quelque part dans le système, nettoyez les tubes Bowden en poussant manuellement un morceau de filament à travers. Retirez le tube Bowden du bas du chargeur, insérez un nouveau matériau dans l'orifice d'entrée et poussez-le jusqu'au bout.
• Vérifiez que le matériau n'est pas endommagé. Si une partie du filament a été broyée par le chargeur ou le pré-chargeur, coupez-la au-dessus de la partie endommagée. Veillez à ce que le filament ait une bonne pointe, conformément à l'image figurant dans les lignes directrices générales ci-dessous.
• Veillez à disposer d'une quantité suffisante de matériau. Le processus de chargement ne peut pas se terminer s'il n'y a pas assez de matériau sur la bobine. Le chemin d'extrusion du Pro Bundle est long ; vous avez besoin d'au moins 3 m de filament pour commencer ou poursuivre une impression. Veillez également à ce que le filament ne soit pas emmêlé sur la bobine.

Suivez ces étapes lorsque vous voyez que le matériau est entré dans le découpleur et que le curseur est complètement sorti :

• Veillez à ce que le découpleur ne soit pas obstrué. Retirez tous les objets externes qui pourraient interférer avec le découpleur ou les câbles qui pourraient être emmêlés aux tubes Bowden. Les tubes Bowden du découpleur doivent pouvoir se déplacer librement et ne doivent pas être fixés l'un à l'autre ou au câble du gestionnaire d'air.
• Vérifiez que le tube Bowden est complètement inséré. Si le Bowden sur le côté supérieur du découpleur n'est pas complètement inséré, il peut créer un espace où le filament peut se coincer. Le filament peut également se coincer dans la pince de couplage du tube si le tube Bowden a complètement glissé. Enfoncez complètement le tube dans la glissière du découpleur et fixez-le à l'aide de la pince de serrage. Si le tube glisse facilement sous l'effet de la pression, consultez cette page pour plus d'informations.
• Vérifiez que le matériau n'est pas endommagé. Si une partie du filament a été broyée par le chargeur ou le pré-chargeur, coupez-la au-dessus de la partie endommagée. Veillez à ce que le filament ait une bonne pointe, conformément à l'image figurant dans les lignes directrices générales ci-dessous.

Suivez ces étapes lorsque vous voyez que le matériau est entré dans le découpleur, mais que le curseur n'est pas sorti :

• Veillez à ce que le découpleur ne soit pas obstrué. Retirez tous les objets externes qui pourraient interférer avec le découpleur ou les câbles qui pourraient être emmêlés aux tubes Bowden. Les tubes Bowden du découpleur doivent pouvoir se déplacer librement et ne doivent pas être fixés l'un à l'autre ou au câble du gestionnaire d'air.
• Vérifiez qu'il n'y a pas de morceaux de filament cassés. Si le filament est cassé quelque part dans le système, nettoyez les tubes Bowden en poussant manuellement un morceau de filament à travers. Retirez le tube Bowden du bas du chargeur, insérez un nouveau matériau dans l'orifice d'entrée et poussez-le jusqu'au bout.
• Vérifiez que le matériau n'est pas endommagé. Si une partie du filament a été broyée par le chargeur ou le pré-chargeur, coupez-la au-dessus de la partie endommagée. Veillez à ce que le filament ait une bonne pointe, conformément à l'image figurant dans les lignes directrices générales ci-dessous.

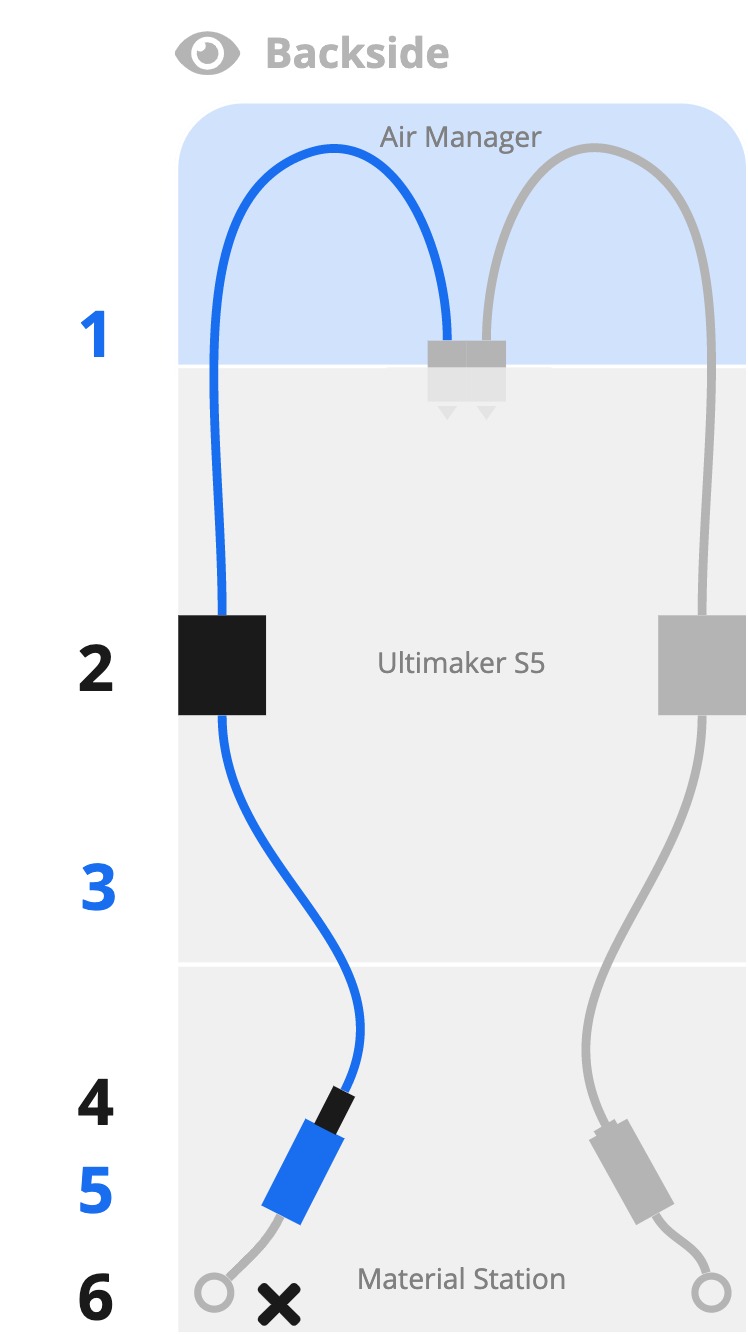

Si le filament n'est pas visible à l'arrière de la machine, c'est qu'il est coincé au fond de la machine et qu'il ne parvient pas à sortir de la Material Station.

Remarque : vérifiez soigneusement, car il n'est pas toujours facile de voir si le matériau est entré dans le découpleur ou non (en particulier les matériaux blancs et translucides). En cas de doute, suivez également les étapes 4 et 5 (visible dans le découpleur).

Réalisez les étapes suivantes :

• Veillez à ce que le découpleur ne soit pas obstrué. Retirez tous les objets externes qui pourraient interférer avec le découpleur ou les câbles qui pourraient être emmêlés aux tubes Bowden. Les tubes Bowden du découpleur doivent pouvoir se déplacer librement et ne doivent pas être fixés l'un à l'autre ou au câble du gestionnaire d'air.
• Vérifiez que le matériau n'est pas endommagé. Si une partie du filament a été broyée par le chargeur ou le pré-chargeur, coupez-la au-dessus de la partie endommagée. Veillez à ce que le filament ait une bonne pointe, conformément à l'image figurant dans les lignes directrices générales ci-dessous.

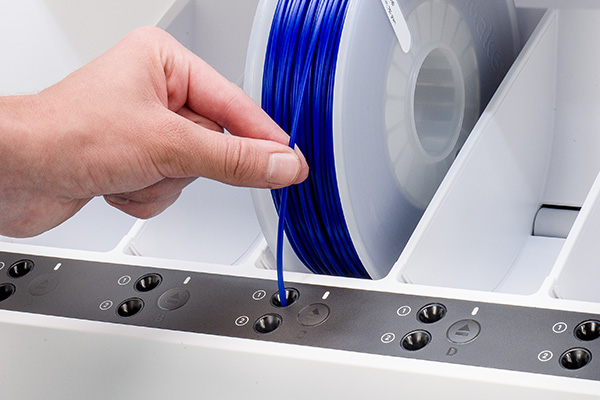

• Introduire manuellement le filament dans le système. Introduisez environ 1 mètre de filament dans l'orifice d'entrée. Le filament doit se frayer un chemin jusqu'à l'arrière du Pro Bundle. Il y a deux possibilités pour que cela se passe mal :

Vous avez rencontré un obstacle

Si vous avez l'impression de rencontrer un obstacle avant que le filament ne sorte par l'arrière de la Material Station, c'est qu'il y a quelque chose qui bloque la fusion. Dans ce cas, vous avez probablement vu des marques de meulage du pré-alimentateur sur le filament.

• Obstruction, causée par un filament cassé dans la fusion. Il y a probablement du filament cassé dans le système qui doit être éliminé. Essayez de pousser à partir d'une autre baie si vous ne pouvez pas pousser l'obstruction plus loin.
• Obstruction, causée par une autre baie ayant encore du filament dans la fusion. Vérifiez si d'autres baies ont du filament alimenté dans la fusion. Retirez tous les matériaux préchargés de la station de matériaux.

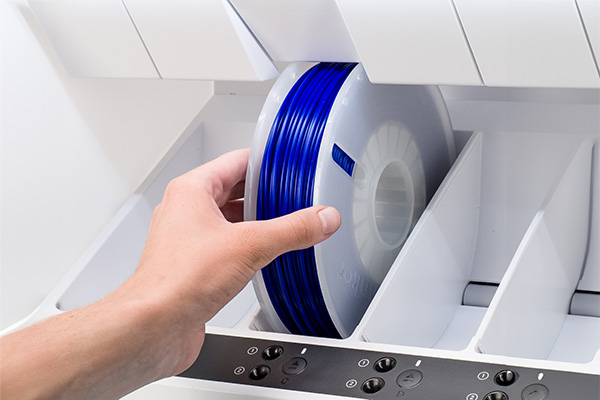

Si vous parvenez à éliminer l'obstruction, vous pouvez réactiver l'ensemble Pro. Rechargez vos matériaux et relancez l'impression.

Le filament ne sort jamais

Si vous pouvez continuer à pousser du filament (plus d'un mètre) dans la station de matériau, mais qu'il ne sort jamais par l'arrière et que vous ne sentez pas d'obstruction, il y a probablement une ouverture au bas de la station de matériau. Les cas suivants peuvent se présenter :

• Tube Bowden déconnecté
• Fusion ouverte
• Fusion déconnectée Tube Bowden

Pour résoudre ce problème, il est nécessaire d'éteindre et de démonter le Pro Bundle et d'ouvrir le compartiment inférieur de la Material Station.

Attention : La station matérielle est équipée d'une alimentation électrique intégrée. En raison des lois et réglementations locales, il se peut que tout le monde ne soit pas autorisé à ouvrir la station matérielle.
