RAISE3D DF2 - Comment remplacer l'assemblage du klaxon
-
Remplacer l'assemblage du klaxon

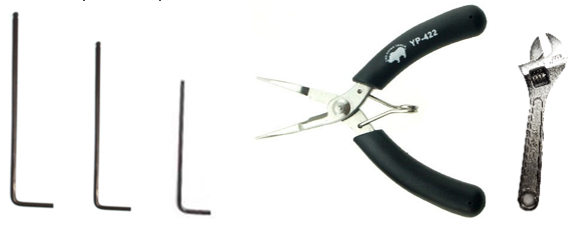

Outils nécessaires:
④ Pince à bec effilé ou clé
Composants:

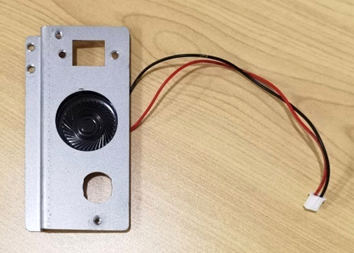

⑤ Ensemble klaxon pour remplacement x1
Attention:
● De nombreuses vis doivent être retirées lors du remplacement, veuillez donc les conserver soigneusement pour une réinstallation ultérieure.

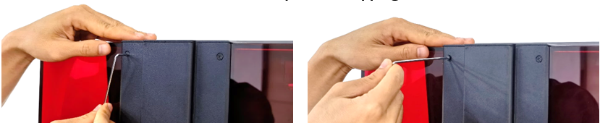

● Si vous rencontrez des difficultés pour retirer une vis, il est recommandé d'utiliser d'abord l'extrémité la plus courte de la clé hexagonale pour desserrer la vis, puis de passer à l'extrémité la plus longue pour retirer complètement la vis, comme indiqué ci-dessous, afin d'éviter de dénuder la tête de vis. .
1. Éteignez l'imprimante et débranchez le cordon d'alimentation.

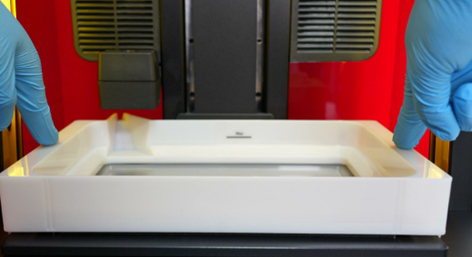

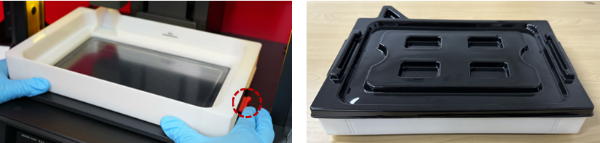

2. Ouvrez la porte de la chambre, appuyez sur le bouton de déverrouillage, retirez le réservoir de résine et couvrez-le. Rangez le réservoir de résine de côté.
Remarque : S'il y a de la résine dans le réservoir à résine, veuillez porter des gants et un masque de protection avant toute opération. S'il y a des résidus de résine sur le verre optique sous le réservoir de résine, veuillez d'abord l'essuyer doucement à l'aide d'un chiffon sans poussière avec une petite quantité d'IPA.

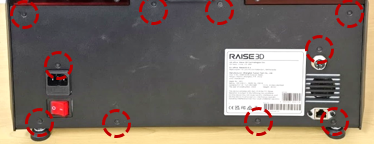

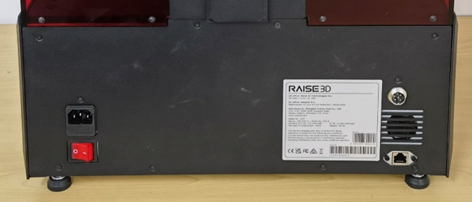

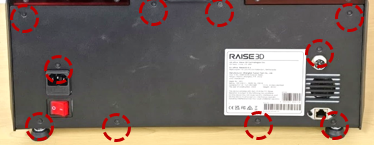

3. Retirez les 10 vis du capot arrière de l'imprimante illustré ci-dessous à l'aide d'une clé hexagonale de 2 mm et retirez soigneusement le capot arrière.
Remarque : Veuillez conserver soigneusement toutes les vis et le couvercle arrière en vue d'une réinstallation ultérieure.

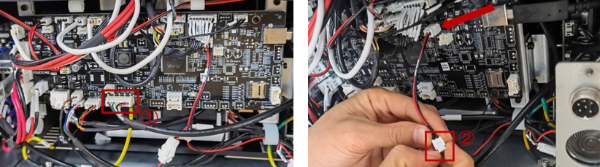

4. Comme indiqué ci-dessous, localisez les positions du ①câble d'alimentation automatique et du ②câble adaptateur de klaxon sur la carte contrôleur principale. Appuyez sur les loquets et retirez les deux câbles.

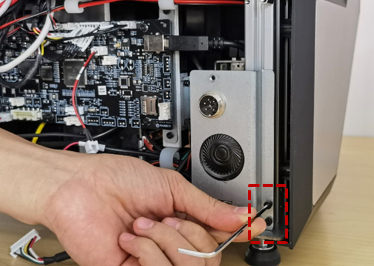

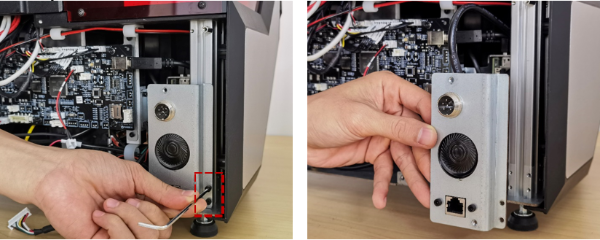

5. Retirez les deux vis illustrées ci-dessous à l'aide d'une clé hexagonale de 2,5 mm, puis retirez l'ensemble klaxon avec les câbles.

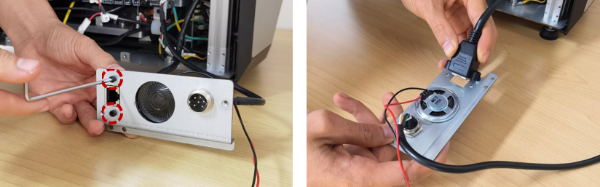

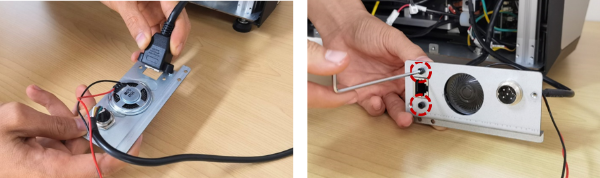

6. Retirez les deux vis illustrées ci-dessous, puis retirez la rallonge coudée à angle droit pour le câble réseau.

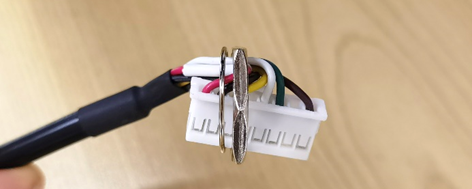

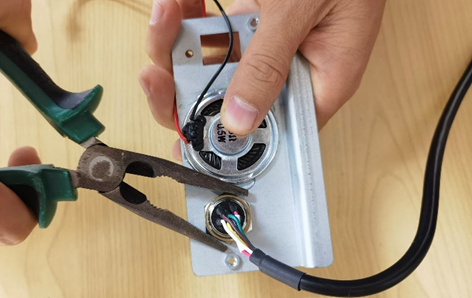

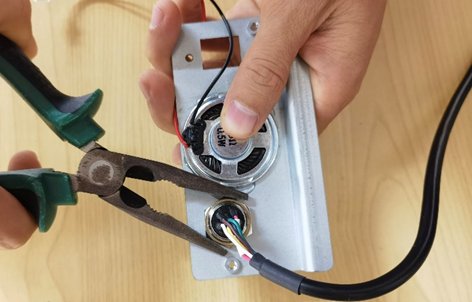

7. Dévissez l'écrou qui bloque le câble d'alimentation automatique avec la pince à bec effilé ou une clé. Passez l'écrou et la rondelle métallique sur le câble pour les retirer.

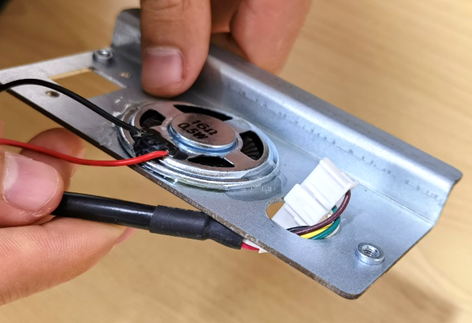

8. Retirez délicatement le câble d'alimentation automatique de l'ensemble klaxon, puis retirez l'ensemble klaxon.
9. Préparez un klaxon de remplacement. Enfilez soigneusement le câble d’alimentation automatique à travers l’assemblage du klaxon.

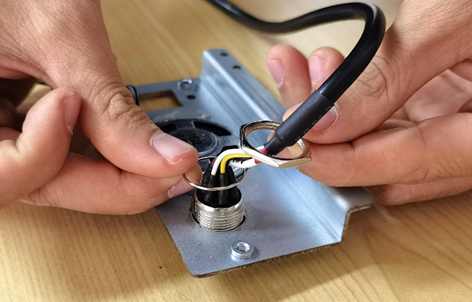

10. Vissez d'abord la rondelle métallique dans le câble d'alimentation automatique, puis l'écrou dans le câble d'alimentation automatique. Serrez l'écrou avec la pince à bec effilé ou une clé.
11. Remettez la rallonge coudée à angle droit pour le câble réseau en place et serrez les deux vis avec une clé hexagonale de 2,5 mm.
12. Comme indiqué ci-dessous, rebranchez le ①câble d'alimentation automatique et le ②câble adaptateur du klaxon dans leurs positions d'origine sur la carte contrôleur principale.
13. Remettez l'ensemble klaxon en place et serrez les deux vis avec une clé hexagonale de 2,5 mm.
14. Remettez le capot arrière en place et serrez les 10 vis avec une clé hexagonale de 2 mm.
15. Remettez le réservoir de résine en place et le remplacement de l'ensemble klaxon est terminé.
Si cet article ne vous a pas aidé, nous vous invitons à nous soumettre une demande d'assistance technique.
-FIN-
