RAISE3D DF2 - Comment remplacer la carte adaptateur inférieure
-
Remplacer la carte adaptateur inférieure

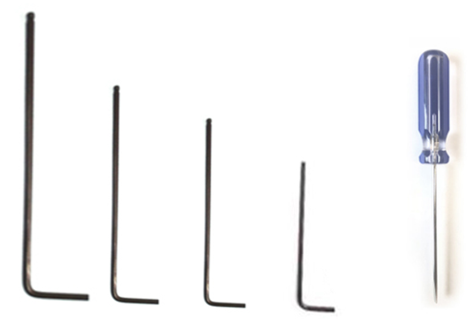

Outils nécessaires:
⑤ Tournevis à tête plate
Composants:

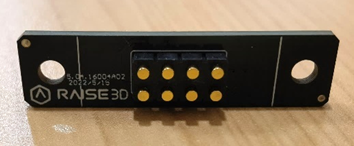

⑥ Carte adaptateur inférieure pour remplacement x1
Attention:
● De nombreuses vis doivent être retirées lors du remplacement, veuillez donc les conserver soigneusement pour une réinstallation ultérieure.

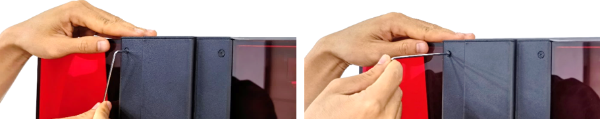

● Si vous rencontrez des difficultés pour retirer une vis, il est recommandé d'utiliser d'abord l'extrémité la plus courte de la clé hexagonale pour desserrer la vis, puis de passer à l'extrémité la plus longue pour retirer complètement la vis, comme indiqué ci-dessous, afin d'éviter de dénuder la tête de vis. .
1. L'imprimante est en mode veille.

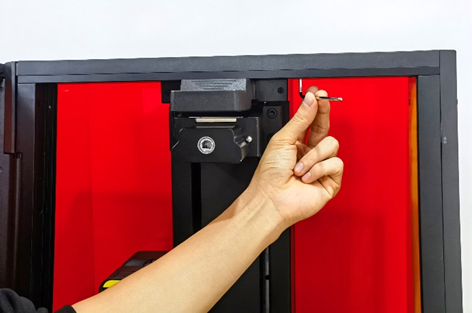

2. Appuyez sur Accueil > Verrouillage de la plateforme > Déverrouiller sur l'écran tactile pour déverrouiller automatiquement la plateforme de construction intelligente ; Vous pouvez également retirer la clé de la fente pour clé, l'insérer dans le trou de serrure de la plateforme de construction intelligente (comme indiqué dans le cercle rouge sur la figure suivante, le trou directionnel sur la clé est à droite), tourner la clé dans le sens des aiguilles d'une montre, et lorsque le trou directionnel pointe vers la gauche, la plateforme de construction intelligente est déverrouillée.

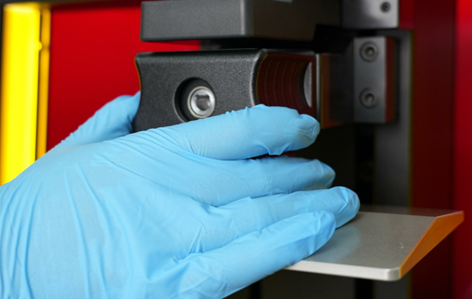

3. Retirez la plateforme de construction intelligente et rangez-la soigneusement.
Remarque : s'il y a de la résine sur la plateforme de construction intelligente, veuillez porter des gants et un masque de protection avant de la manipuler.

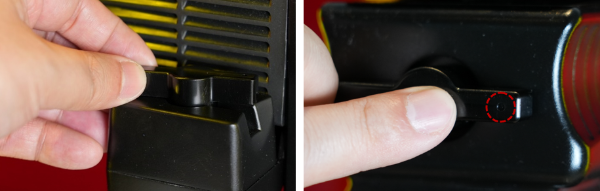

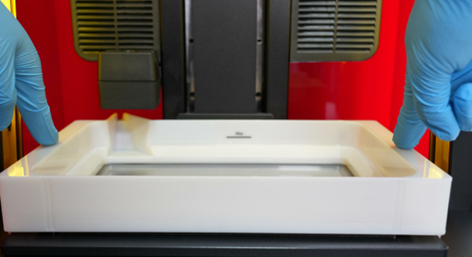

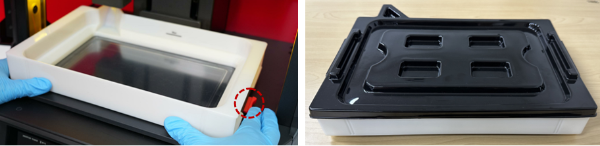

4. Appuyez sur le bouton de déverrouillage, retirez le réservoir de résine et couvrez-le. Rangez le réservoir de résine.
Remarque : S'il y a de la résine dans le réservoir de résine, veuillez porter des gants de protection et un masque avant de la manipuler. S'il y a des résidus de résine sur le verre optique sous le réservoir de résine, veuillez d'abord l'essuyer doucement à l'aide d'un chiffon sans poussière avec une petite quantité d'IPA.
5. Éteignez l'imprimante et débranchez le cordon d'alimentation.

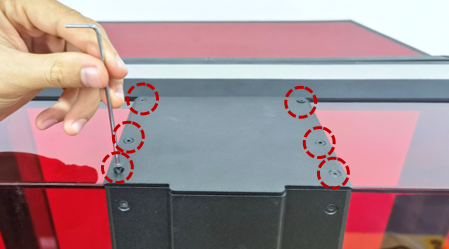

6. Retirez les 6 vis illustrées ci-dessous à l'aide d'une clé hexagonale de 2 mm et retirez soigneusement le capot supérieur de l'imprimante.

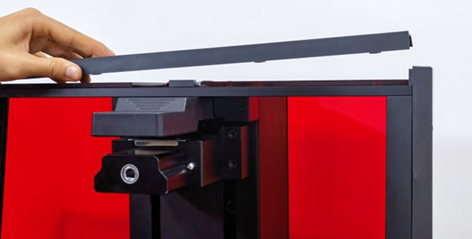

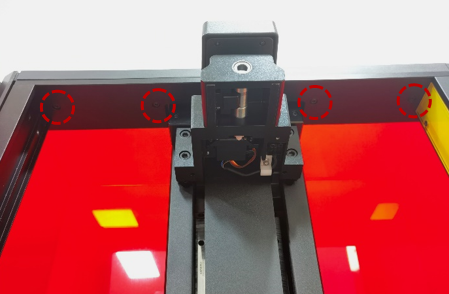

7. Regardez par le bas pour localiser les positions des 4 vis en haut de la chambre, comme indiqué ci-dessous. Retirez les 4 vis avec une clé hexagonale de 3 mm et retirez le panneau de garniture supérieur.

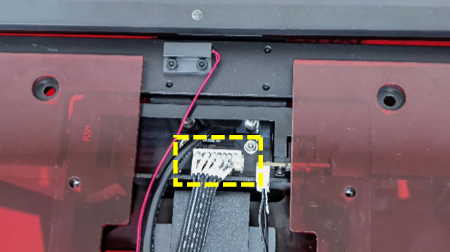

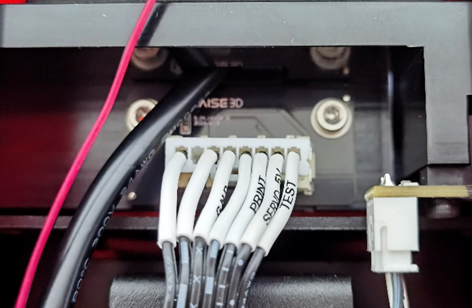

8. Retirez le câble en retirant le connecteur illustré ci-dessous de la carte adaptateur supérieure.

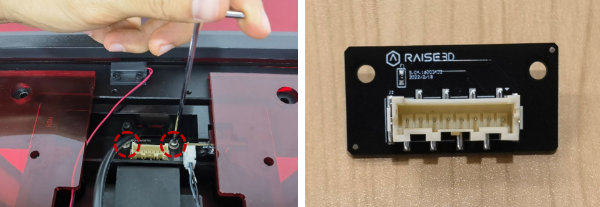

9. Retirez les deux vis illustrées ci-dessous à l'aide d'une clé hexagonale de 2,5 mm , puis retirez la carte adaptateur supérieure.

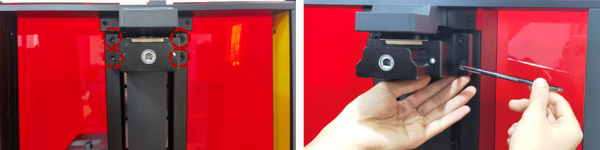

10. Retirez les quatre vis illustrées ci-dessous avec une clé hexagonale de 5 mm et retirez soigneusement l'ensemble de verrouillage.

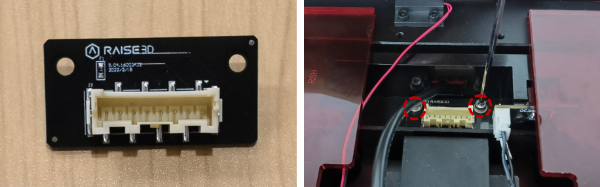

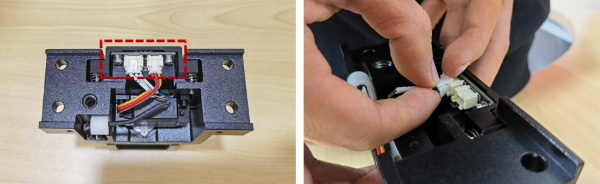

11. Localisez la position de la carte adaptateur inférieure comme indiqué ci-dessous. Appuyez sur le loquet du connecteur d'une main et soulevez délicatement l'autre extrémité de celui-ci avec l'autre main pour retirer le câble. Retirez les deux câbles de la carte adaptateur inférieure.
Remarque : soulever le loquet trop fort peut provoquer des dommages. Soulevez simplement doucement le loquet pour retirer le câble.

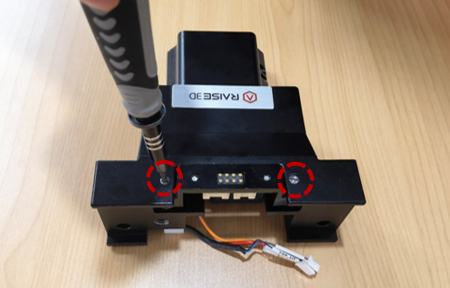

12. Retirez les deux vis illustrées ci-dessous à l'aide d'un tournevis à tête plate, puis retirez le support de montage inférieur de la carte adaptateur et les deux ressorts.

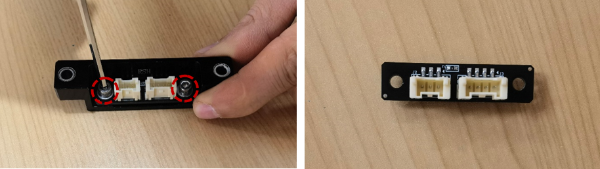

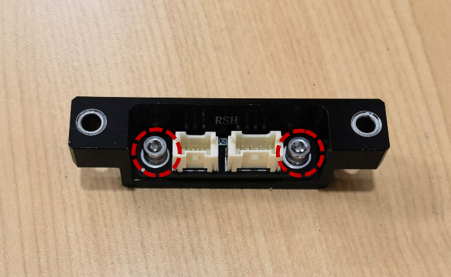

13. Retirez les deux vis illustrées ci-dessous à l'aide d'une clé hexagonale de 2,5 mm, puis retirez la carte adaptateur inférieure.
14. Remettez la carte d'adaptation inférieure de remplacement dans le support de montage de la carte d'adaptation inférieure. Serrez les deux vis avec une clé hexagonale de 2,5 mm.

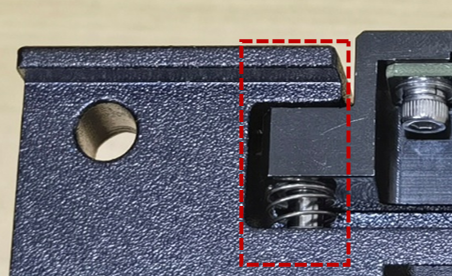

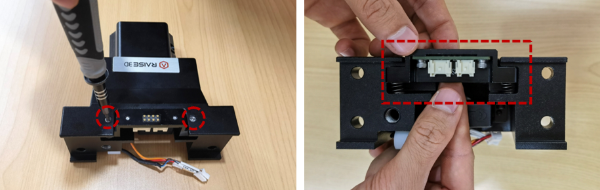

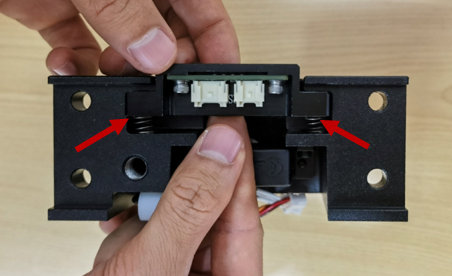

15. Remettez le support de montage inférieur de la carte adaptateur et les deux ressorts en place comme indiqué ci-dessous. Remettez les deux vis en place et faites-les passer dans les ressorts. Serrez les deux vis avec un tournevis à tête plate.

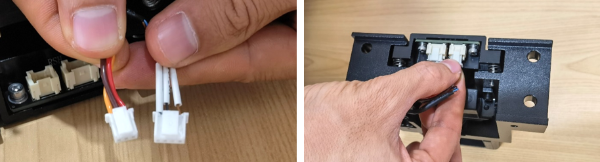

16. Rebranchez les deux câbles dans leurs connecteurs correspondants sur la carte adaptateur inférieure.

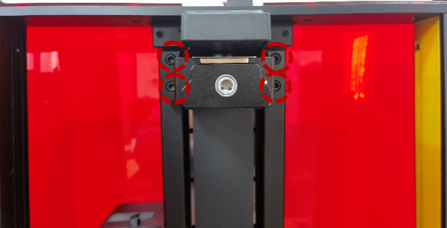

17. Remettez l'ensemble de verrouillage en place et serrez les 4 vis avec une clé hexagonale de 5 mm.
18. Remettez la carte adaptateur supérieure en place et serrez les deux vis avec une clé hexagonale de 2,5 mm .
19. Rebranchez le câble illustré ci-dessous dans la carte adaptateur supérieure.

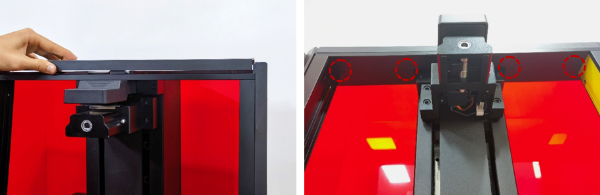

20. Remettez le panneau de garniture supérieur en place et serrez les 4 vis illustrées ci-dessous avec une clé hexagonale de 3 mm.

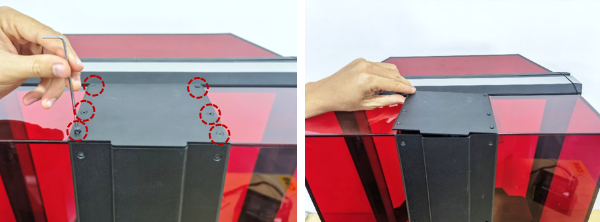

21. Remettez le capot supérieur en place et serrez les 6 vis illustrées ci-dessous avec une clé hexagonale de 2 mm.
22. Remettez le réservoir de résine à sa place.
23. Réinstallez la plateforme de construction intelligente dans sa position d'origine et le remplacement de la carte adaptateur inférieure est terminé.
Si cet article ne vous a pas aidé, nous vous invitons à nous soumettre une demande d'assistance technique.
-FIN-
