RAISE3D DF2 - Comment remplacer le ventilateur (avec câbles)
- Remplacer le ventilateur (avec câbles)
Outils nécessaires:
Composants:

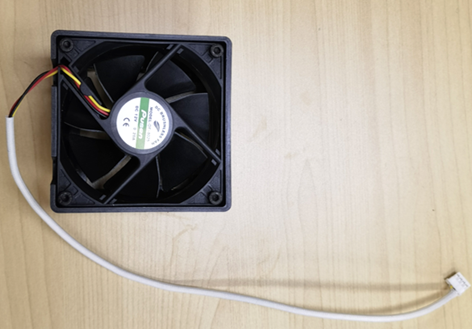

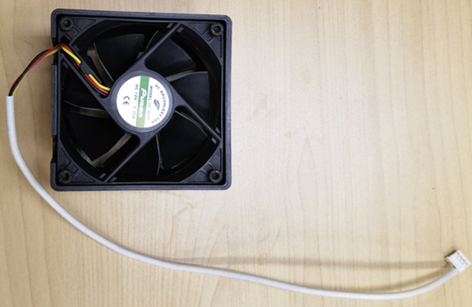

③ Ventilateur (avec câbles) pour remplacement x1
Attention:
● De nombreuses vis doivent être retirées lors du remplacement, veuillez donc les conserver soigneusement pour une réinstallation ultérieure.

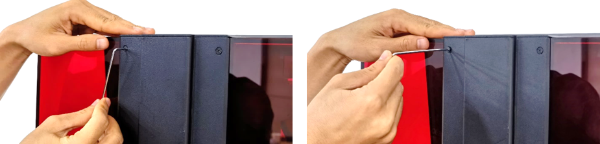

● Si vous rencontrez des difficultés pour retirer une vis, il est recommandé d'utiliser d'abord l'extrémité la plus courte de la clé hexagonale pour desserrer la vis, puis de passer à l'extrémité la plus longue pour retirer complètement la vis, comme indiqué ci-dessous, afin d'éviter de dénuder la tête de vis. .
1. L'imprimante est en mode veille.

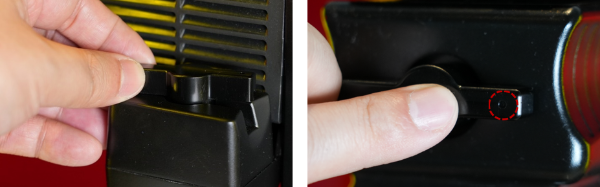

2. Appuyez sur Accueil > Verrouillage de la plateforme > Déverrouiller sur l'écran tactile pour déverrouiller automatiquement la plateforme de construction intelligente ; Vous pouvez également retirer la clé de la fente pour clé, l'insérer dans le trou de serrure de la plateforme de construction intelligente (comme indiqué dans le cercle rouge sur la figure suivante, le trou directionnel sur la clé est à droite), tourner la clé dans le sens des aiguilles d'une montre, et lorsque le trou directionnel pointe vers la gauche, la plateforme de construction intelligente est déverrouillée.

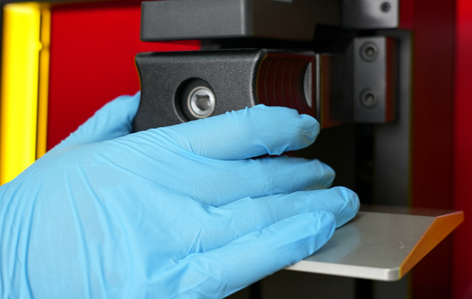

3. Retirez la plateforme de construction intelligente et rangez-la soigneusement.
Remarque : s'il y a de la résine sur la plateforme de construction intelligente, veuillez porter des gants et un masque de protection avant de la manipuler.

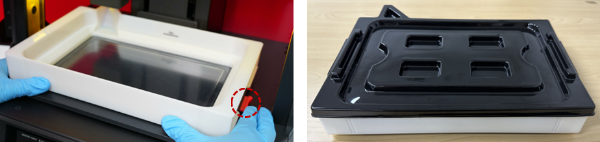

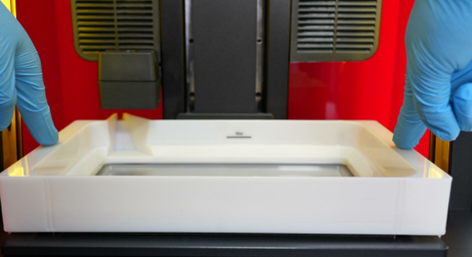

4. Appuyez sur le bouton de déverrouillage, retirez le réservoir de résine et couvrez-le. Rangez le réservoir de résine.
Remarque : S'il y a de la résine dans le réservoir de résine, veuillez porter des gants de protection et un masque avant de la manipuler. S'il y a des résidus de résine sur le verre optique sous le réservoir de résine, veuillez d'abord l'essuyer doucement à l'aide d'un chiffon sans poussière avec une petite quantité d'IPA.
5. Éteignez l'imprimante et débranchez le cordon d'alimentation.

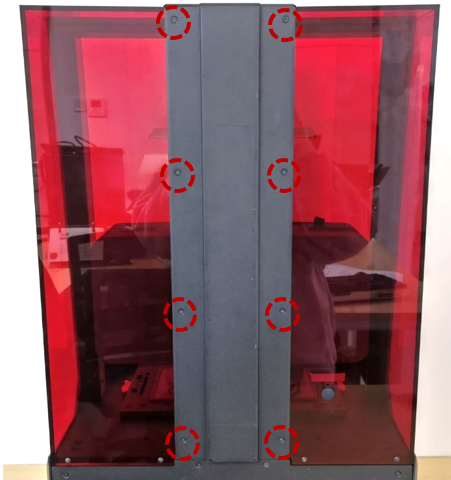

6. Localisez la position du cache-câble à l'arrière de l'imprimante. Retirez les 8 vis indiquées dans les cercles rouges ci-dessous avec une clé hexagonale de 2 mm et retirez délicatement le cache-câble.
Remarque : Veuillez conserver soigneusement toutes les vis et le cache-câble en vue d'une réinstallation ultérieure.

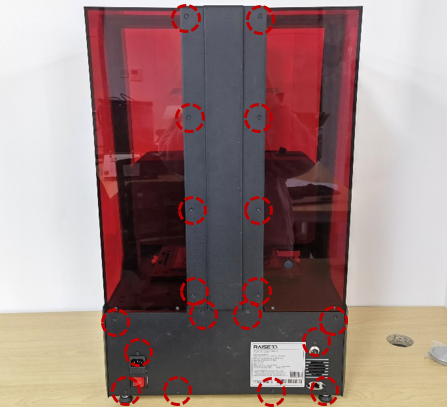

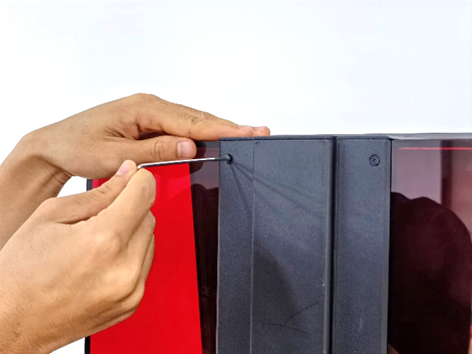

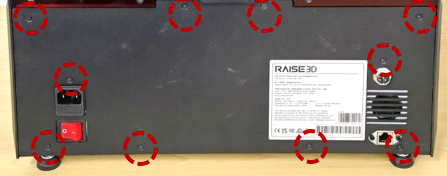

7. Retirez les 10 vis du capot arrière de l'imprimante indiquées dans les cercles rouges ci-dessous à l'aide d'une clé hexagonale de 2 mm, puis retirez soigneusement le capot arrière.
Remarque : Veuillez conserver soigneusement toutes les vis et le couvercle arrière en vue d'une réinstallation ultérieure.

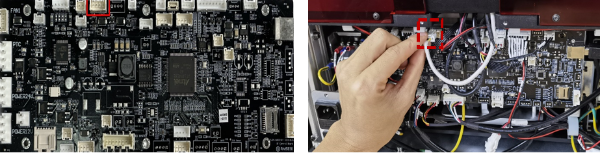

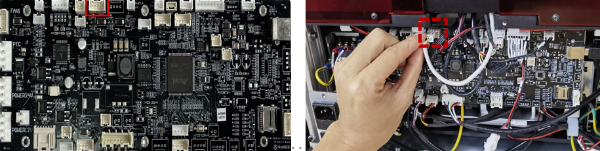

8. Comme le montrent les images ci-dessous, localisez la position du câble du ventilateur du filtre sur la carte contrôleur principale. Appuyez sur le loquet et retirez-le.

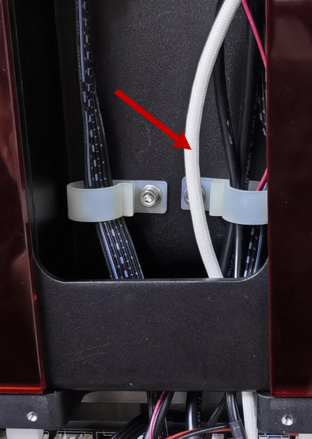

9. Ouvrez les deux clips de câble et retirez soigneusement le câble du ventilateur du filtre des clips.

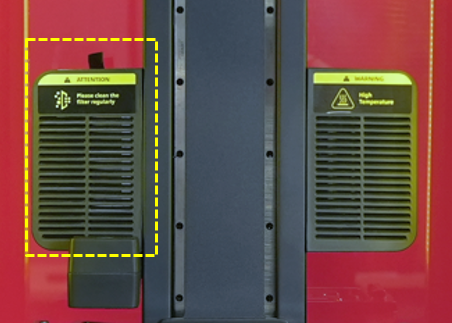

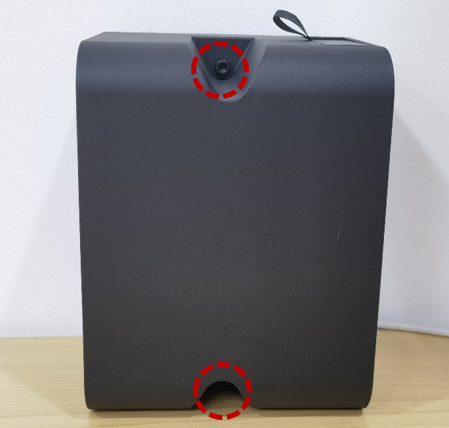

10. Accédez à la chambre et retirez les vis supérieure et inférieure, comme indiqué dans les cercles rouges ci-dessous, en fixant le filtre à air avec une clé hexagonale de 3 mm.
Remarque : Si la lumière ambiante est faible, vous devez éclairer la chambre pour voir où se trouvent les vis.

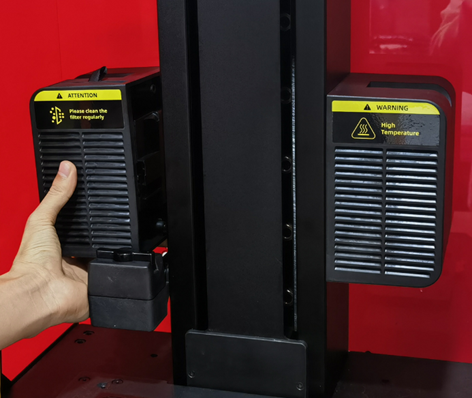

11. Retirez le filtre à air et le câble du ventilateur du filtre de la chambre.

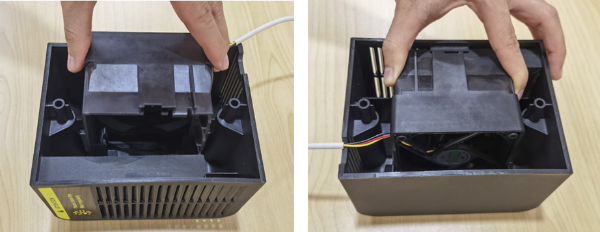

12. Retirez le ventilateur (avec les câbles) du filtre à air.
13. Préparez un ventilateur de remplacement (avec câbles). Remettez-le dans le filtre à air dans sa position d'origine (comme indiqué dans les figures ci-dessus). Faites attention à la position du câble du ventilateur du filtre et à l'orientation du ventilateur.

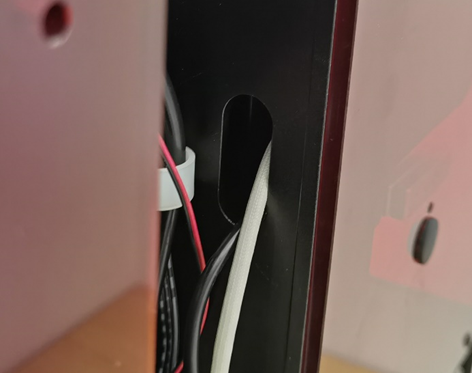

14. Faites passer le câble du ventilateur du filtre à travers le trou de la chambre jusqu'à l'arrière de l'imprimante.

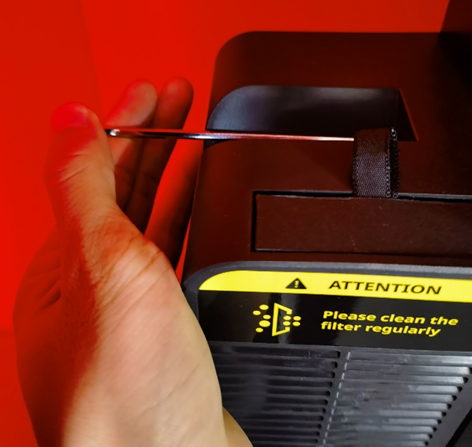

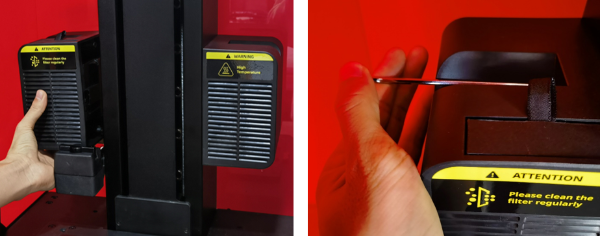

15. Remettez le filtre à air en place. Tenez le filtre à air d'une main et vissez la vis supérieure de l'autre main à l'aide d'une clé hexagonale de 3 mm. Ne serrez pas encore la vis supérieure, utilisez-la simplement pour fixer le filtre à air en place. Serrez ensuite la vis inférieure et enfin la vis supérieure.
16. Ouvrez les deux clips de câble, insérez le câble du ventilateur du filtre dans les clips et rebranchez-le dans sa position d'origine sur la carte contrôleur principale.
17. Remettez en place le capot arrière et le cache-câbles séparément et serrez toutes les vis à l'aide d'une clé hexagonale de 2 mm.
18. Remettez le réservoir de résine en place.
19. Réinstallez la plateforme de construction intelligente dans sa position d'origine et le remplacement du ventilateur (avec câbles) est terminé.
Si cet article ne vous a pas aidé, nous vous invitons à nous soumettre une demande d'assistance technique.
