Raise3D Pro3 - Remplacer le ventilateur de refroidissement de l'extruder

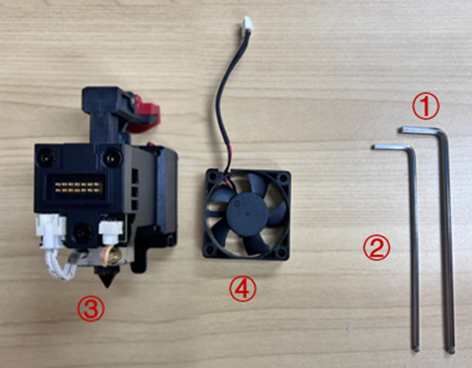

Outils :

① clé hexagonale de 2,5 mm

② clé hexagonale de 2 mm

Composants :

③ Assemblage de l'extrémité chaude interchangeable

④ Ventilateur de refroidissement avant de l'extrudeuse à remplacer

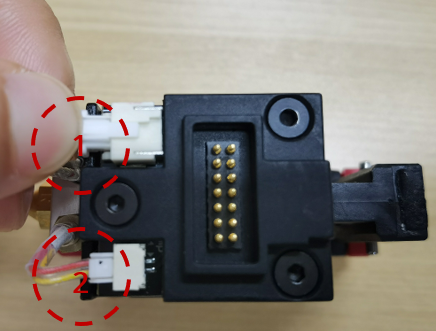

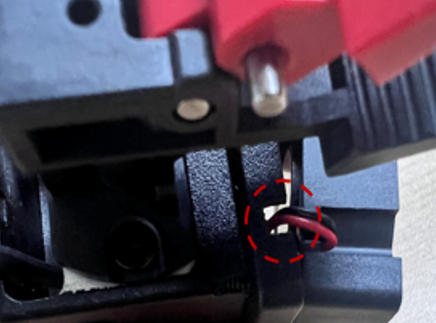

1. Appuyer doucement sur les connecteurs du câble de la tige chauffante (1) et du câble du capteur de température (2) respectivement pour les retirer des fentes.

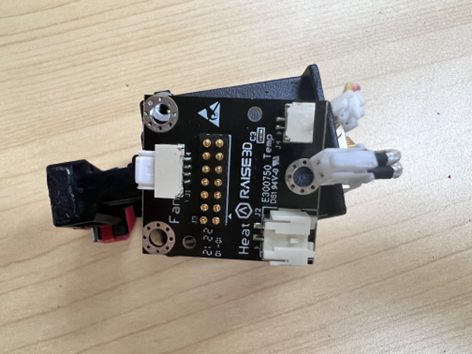

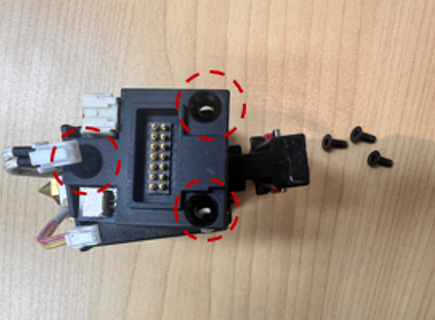

2. À l'aide d'une clé hexagonale de 2 mm, dévissez les trois vis (comme indiqué ci-dessous) pour retirer le couvercle de la carte de circuit imprimé de l'extrémité chaude.

Remarque : sous le couvercle de la carte de circuit imprimé se trouvent trois rondelles positionnées à chaque trou de passage de vis sur la carte de circuit imprimé elle-même. Il est important de réinstaller les trois rondelles lors du remontage.

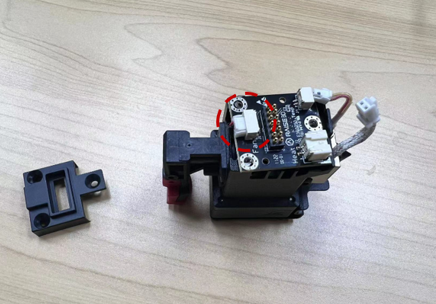

3. Appuyez doucement sur le connecteur du ventilateur, tirez les câbles et retirez la carte de l'extrémité chaude.

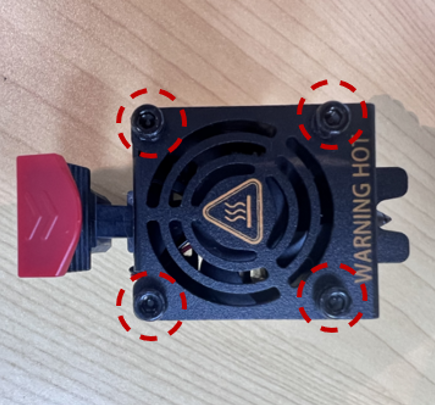

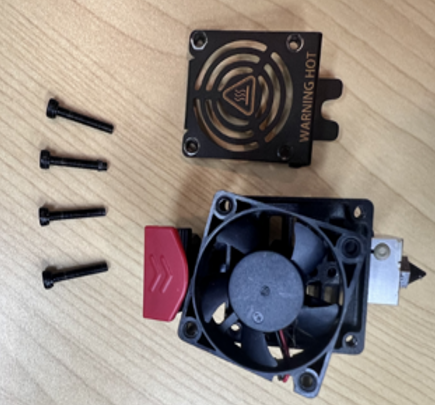

4. Retourner l'ensemble de l'extrémité chaude interchangeable, dévisser les vis aux quatre coins (comme indiqué ci-dessous) à l'aide de la clé hexagonale de 2,5 mm et retirer le couvercle du ventilateur de refroidissement avant de l'extrudeuse.

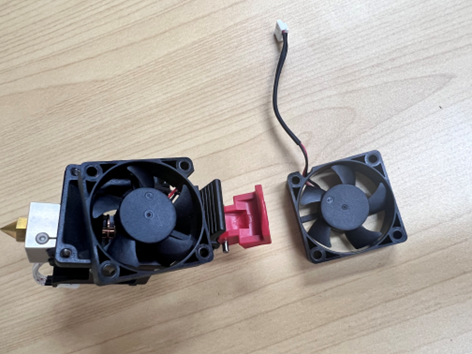

5. Il est nécessaire de remplacer avec précaution le ventilateur de refroidissement avant de l'extrudeuse par le ventilateur de remplacement.

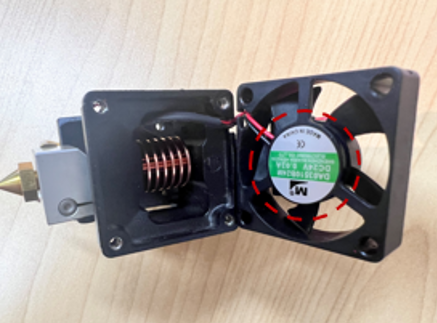

Remarque : comme le montre l'image ci-dessous, le côté portant un logo sur le ventilateur est tourné vers l'intérieur. Les câbles doivent être placés dans la rainure pour éviter d'être endommagés.

6. Une fois le remplacement terminé, remettez le couvercle du ventilateur en place et serrez les vis à l'aide de la clé hexagonale de 2,5 mm.

7. Retourner l'ensemble de l'extrémité chaude interchangeable, réinstaller la carte de l'extrémité chaude et rebrancher le câble de connexion du ventilateur dans le connecteur comme indiqué dans le cercle rouge à l'étape 3.

8. Réinstallez le couvercle du circuit imprimé de l'extrémité chaude et serrez les vis à l'aide d'une clé hexagonale de 2 mm.

Remarque : sous le couvercle de la carte de circuit imprimé se trouvent trois rondelles positionnées à chaque trou de passage de vis sur la carte de circuit imprimé elle-même. Il est important de réinstaller les trois rondelles lors du remontage.

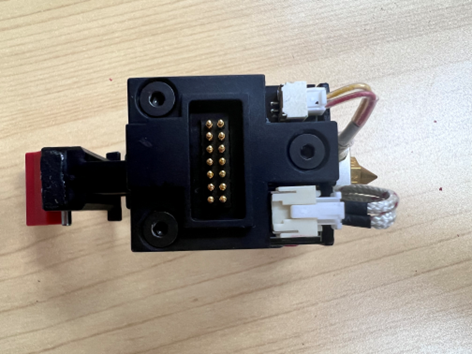

9. Rebranchez les câbles du capteur de température et de la tige chauffante.

10. Le remplacement est terminé.
