Raise3D Pro3 - Retirer le module Wi-Fi

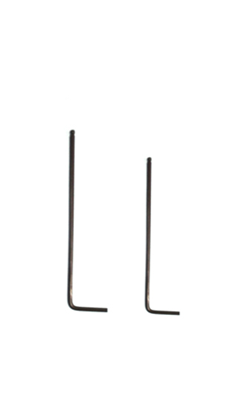

Outils

①2mm clé hexagonale

②2.5mm clé hexagonale


A.Eteindre l'imprimante

Mettez l'imprimante hors tension et débranchez-la.


Figure 1 Mettre l'imprimante hors tension et la débrancher.

B.Retirer le module Wifi

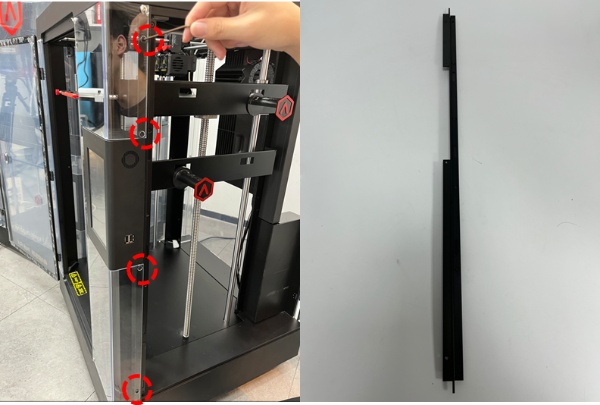

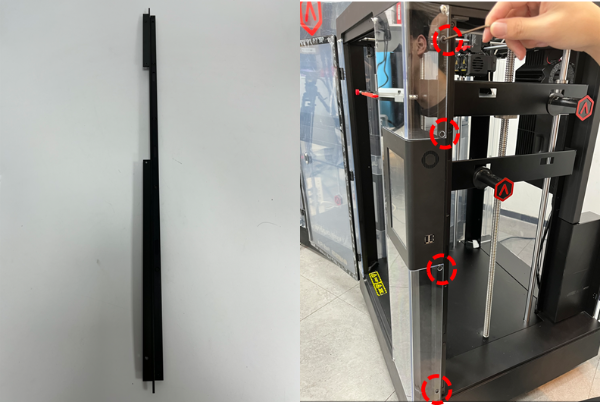

1. Retirez les 4 vis du cadre de la porte à l'aide d'une clé de 2 mm et retirez le cadre de la porte.


Figure 2 Retirez le cadre de la porte.

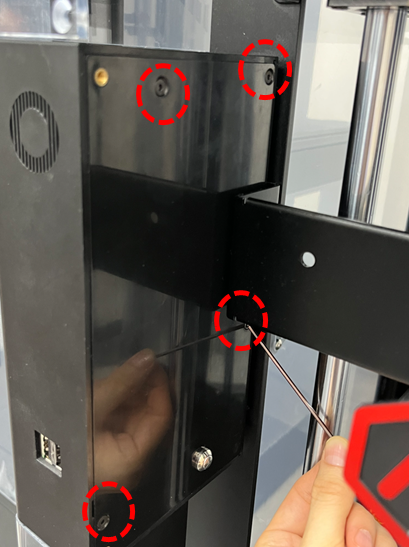

2. Utilisez une clé de 2 mm pour retirer les 4 vis du boîtier de l'écran et retirez le couvercle.


Figure 3 Enlever le couvercle.

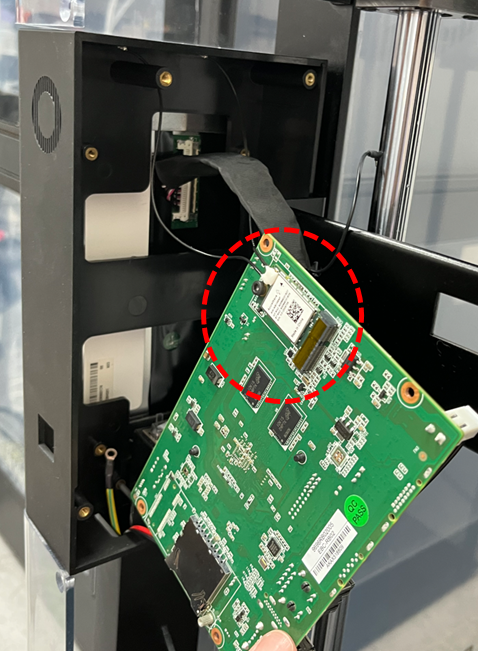

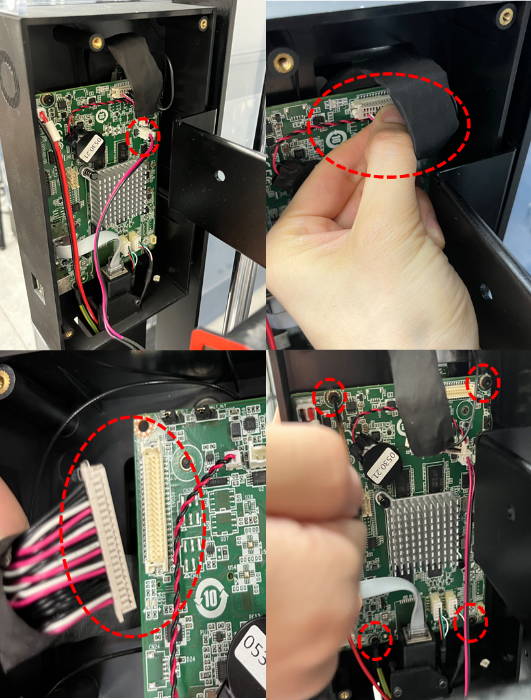

3. Débranchez le câble connecté au boîtier arrière de l'écran, débranchez le câble de signal de l'écran et retirez les 4 vis qui fixent la carte de circuit imprimé.


Figure 4 Débranchez le câble connecté au boîtier arrière du boîtier de l'écran, débranchez le câble de signal de l'écran et retirez les 4 vis qui fixent la carte de circuit imprimé.

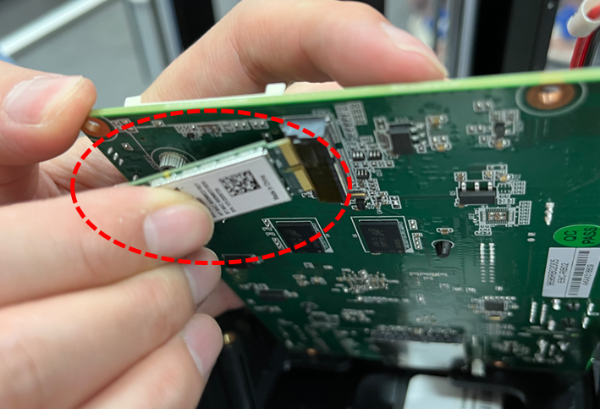

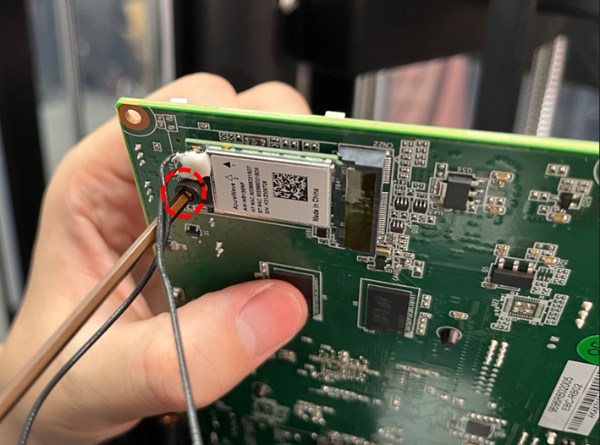

5. Trouvez le module Wifi, utilisez une clé de 2,5 mm pour retirer la vis qui fixe le module Wifi, retirez le module Wifi de son emplacement, retirez le ruban adhésif collé sur le boîtier de l'écran et retirez le module Wifi.

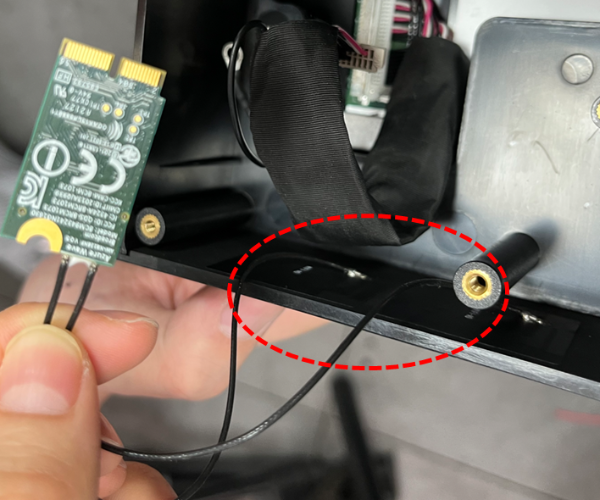

Figure 5 Retirez le ruban adhésif collé sur le boîtier de l'écran et retirez le module Wifi.

C.Installation de l'ensemble du boîtier de l'écran

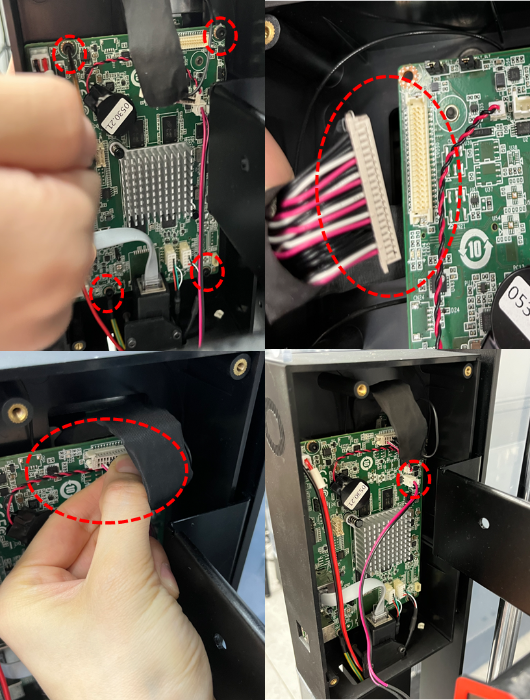

1. Utilisez une clé de 2,5 mm pour réinstaller les 4 vis qui fixent la carte de circuit imprimé ; appuyez sur la boucle et branchez le câble de signal de l'écran ; installez le câble qui relie le couvercle arrière du boîtier de l'écran, comme indiqué dans les cercles rouges.


Figure 6 Fixer la carte de circuit imprimé ; brancher le câble de signal de l'écran ; installer le câble reliant le couvercle arrière du boîtier de l'écran.

2. Fermez le couvercle du boîtier d'écran, serrez les 4 vis de l'assemblage du boîtier d'écran à l'aide d'une clé de 2 mm et remettez l'assemblage du boîtier d'écran en place.


Figure 7 Remettez l'ensemble du boîtier d'écran en place.

3. Utilisez une clé de 2 mm pour installer les 4 vis sur le cadre de la porte pour installer le cadre de la porte.


Figure 8 Installer le cadre de la porte.

D.Mise sous tension pour vérifier si l'appareil peut se connecter normalement au réseau sans fil

Mettez l'appareil sous tension pour vérifier s'il peut se connecter normalement au réseau sans fil. Si le réseau sans fil ne peut pas être connecté, cela signifie que le module Wifi a été correctement retiré.

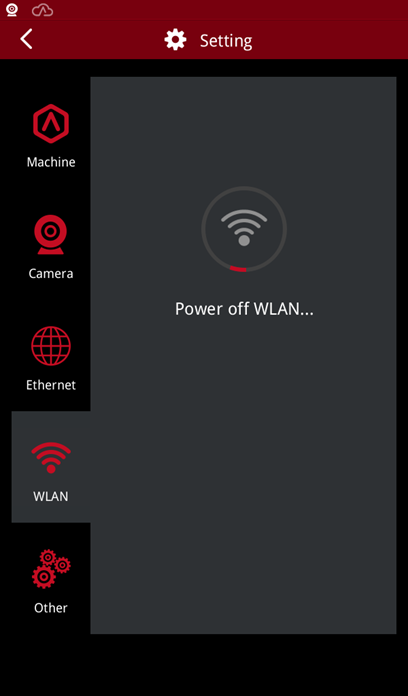

Figure 9 Mise sous tension pour vérifier s'il peut se connecter au réseau sans fil normalement.

Si cet article ne vous a pas aidé, nous vous invitons à nous soumettre une demande d'assistance technique.
